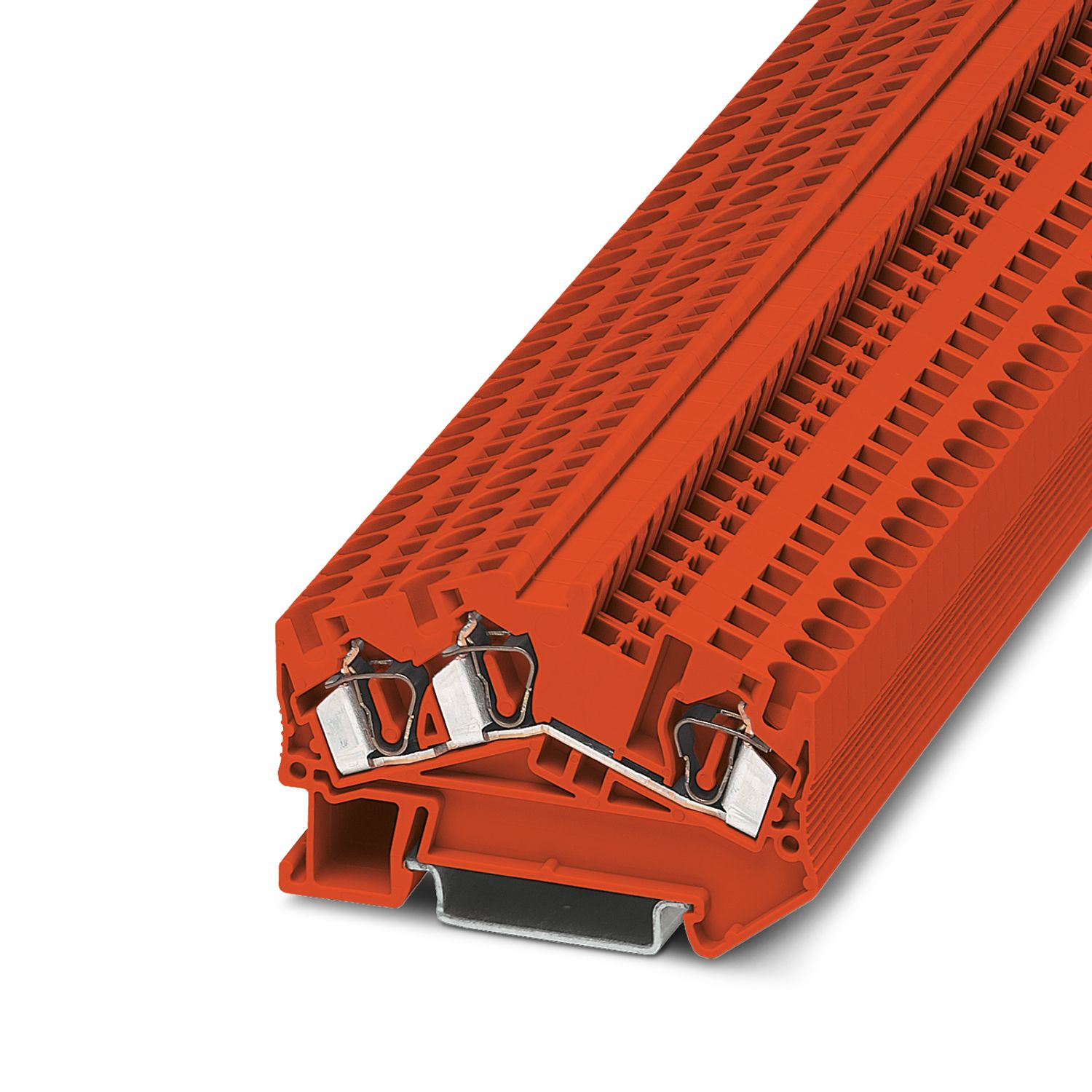

STS 4-TWIN RD - Проходные клеммы - 3037520

Подробная информация о продукте

Тип изделия	Многовыводная клемма
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	3
Номинальное сечение	4 мм²
1. ярус
Длина снятия изоляции	10 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,08 мм² ... 6 мм²
Сечение проводника AWG	28 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
Номинальный ток	32 A (для кабеля сечением 6 мм²)
Максимальный ток нагрузки	38 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки)
Номинальное напряжение	800 В
Номинальное сечение	4 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3031704 D-STS 4
	3024481 ATP-ST 6
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-6 / 3030336
	Перемычка / FBS 3-6 / 3030242
	Перемычка / FBS 4-6 / 3030255
	Перемычка / FBS 5-6 / 3030349
	Перемычка / FBS 10-6 / 3030271
	Перемычка / FBS 20-6 / 3030365
	Перемычка / FBS 50-6 / 3032224
Данные перемычки	27 A (4 мм²)
Повышение температуры Ex	40 К (30 A / 4 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины	352 В
- перемычки требуемой длины с крышкой	352 В
- перемычки требуемой длины с разделительной пластиной	550 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	30 A
Максимальный ток нагрузки	33 A
Контактное сопротивление	0,75 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	4 мм²
Номинальное сечение AWG	12
Возможности подключения, жесткие проводники	0,08 мм² ... 6 мм²
Сечение подключаемого провода AWG	28 ... 10
Возможности подключения, гибкие проводники	0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG	28 ... 12

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	64,5 мм
Глубина на NS 35/7,5	43 мм
Глубина на NS 35/15	50,5 мм

Цвет	красный (RAL 3001)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C ()
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3037520
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Указание	Позаказное производство (возврат невозможен)
Ключ изделия	BE2112
GTIN	4017918812416
Вес/шт. (с упаковкой)	12,2 g
Вес/шт. (без упаковки)	10,904 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	30 A	28 - 10
Группа использования C
	600 В	30 A	28 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				- 1,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	30 A	28 - 10
Группа использования C
	600 В	30 A	28 - 10

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
