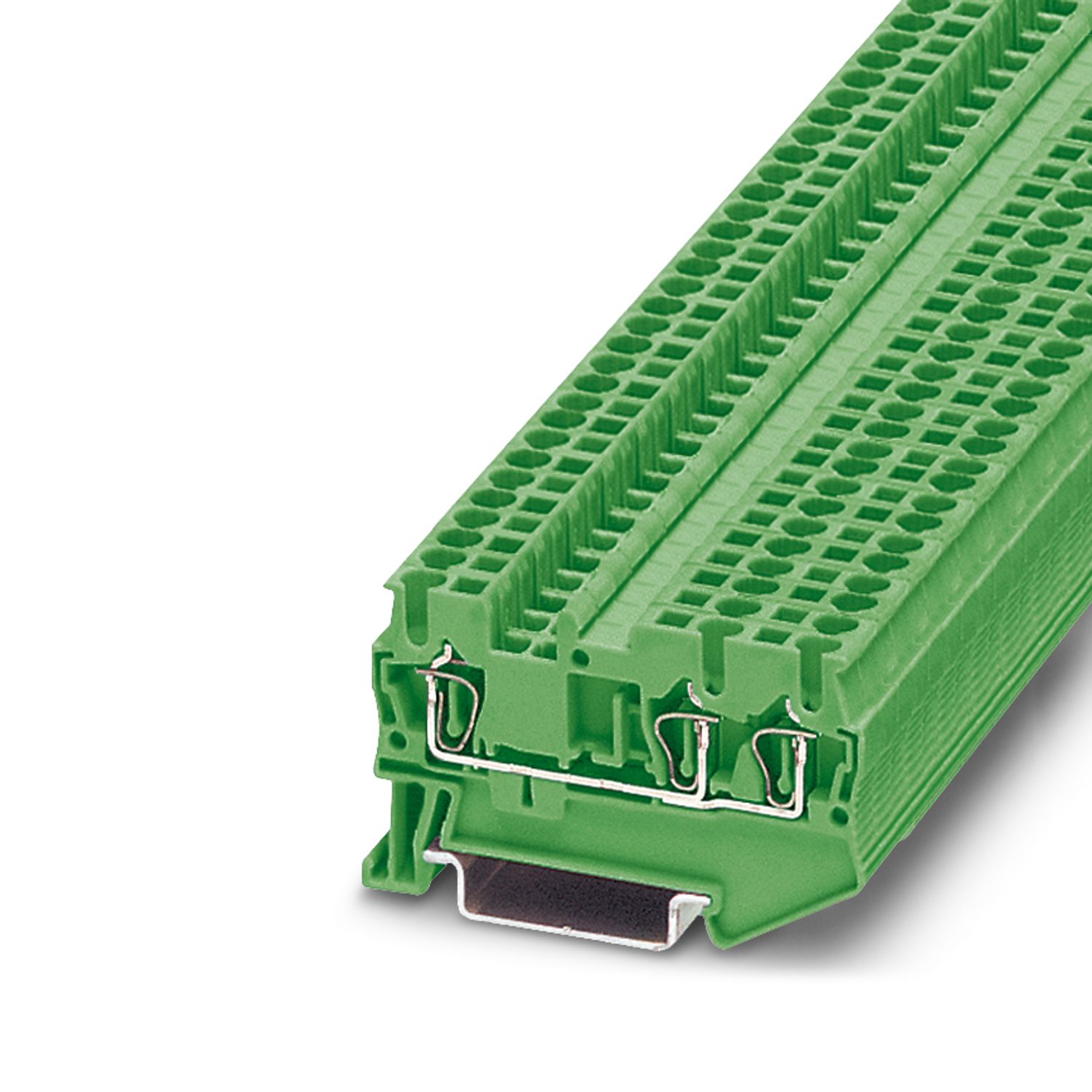

ST 2,5-TWIN GN - Проходные клеммы - 3037326

Подробная информация о продукте

Общая информация
Указание	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.

Тип изделия	Многовыводная клемма
Серия изделий	ST
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	3
Номинальное сечение	2,5 мм²
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,08 мм² ... 4 мм²
Сечение проводника AWG	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	24 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки	28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение	800 В
Номинальное сечение	2,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3030488 D-ST 2,5-TWIN
	3030789 ATP-ST-TWIN
	3036602 DS-ST 2,5
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-5 / 3030161
	Перемычка / FBS 3-5 / 3030174
	Перемычка / FBS 4-5 / 3030187
	Перемычка / FBS 5-5 / 3030190
	Перемычка / FBS 10-5 / 3030213
	Перемычка / FBS 20-5 / 3030226
Данные перемычки	22,5 A (2,5 мм²)
Повышение температуры Ex	40 К (23,4 A / 2,5 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- для соединения несмежных клемм через PE-клемму	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	21 A
Максимальный ток нагрузки	24,5 A
Проходное сопротивление	1,08 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	14
Возможности подключения, жесткие проводники	0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG	28 ... 12
Возможности подключения, гибкие проводники	0,08 мм² ... 2,5 мм²
Сечение подключаемого провода AWG	28 ... 14

Ширина	5,2 мм
Высота	60,5 мм
Глубина на NS 35/7,5	36,5 мм
Глубина на NS 35/15	44 мм

Цвет	зеленый (RAL 6021)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
	2,5 мм²/0,7 кг
	4 мм²/0,9 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3037326
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2112
GTIN	4017918599720
Вес/шт. (с упаковкой)	7,91 g
Вес/шт. (без упаковки)	7,312 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	20 A	28 - 12
Группа использования C
	600 В	20 A	28 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	800 В	24 A		0,2 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	800 В	24 A		0,2 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	20 A	28 - 12
Группа использования C
	600 В	20 A	28 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Только гибкие провода	550 В	21 A		0,08 - 2,5
Только жесткие провода	550 В	24,5 A		0,08 - 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Только гибкие провода	550 В	21 A		0,08 - 2,5
Только жесткие провода	550 В	24,5 A		0,08 - 4

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита
