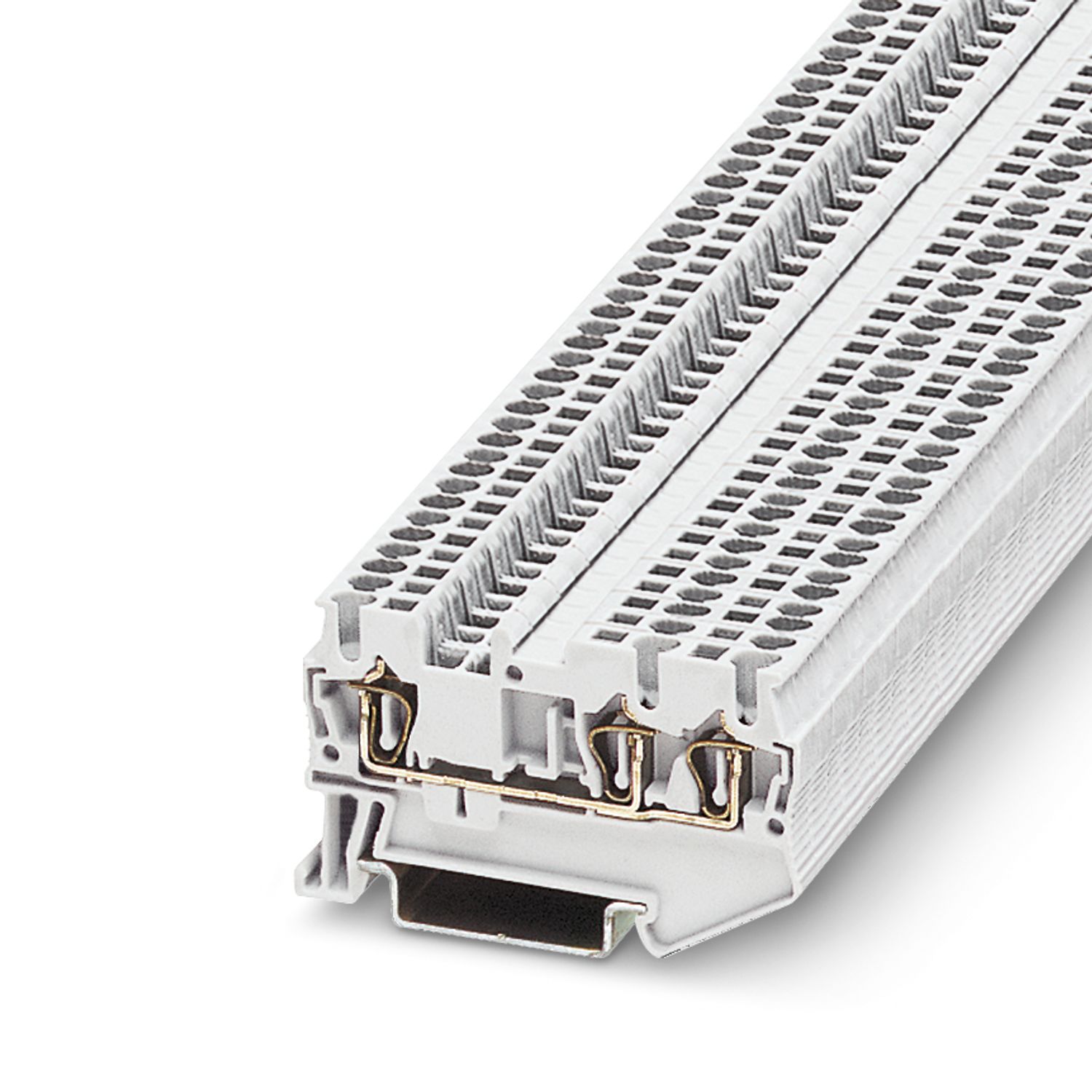

ST 1,5-TWIN WH - Проходные клеммы - 3037290

Тип изделия	Многовыводная клемма
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	3
Номинальное сечение	1,5 мм²
Ярус 1, подключение сверху и снизу
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,08 мм² ... 1,5 мм²
Сечение проводника AWG	28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	17,5 A (для кабеля сечением 1,5 мм²)
Максимальный ток нагрузки	17,5 A (при сечении подключаемого провода 1,5 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3030488 D-ST 2,5-TWIN
		3030789 ATP-ST-TWIN
		3036602 DS-ST 2,5
		1204504 SZF 0-0,4X2,5
		3022276 CLIPFIX 35-5
		3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-4 / 3030116
		Перемычка / FBS 3-4 / 3030129
		Перемычка / FBS 4-4 / 3030132
		Перемычка / FBS 5-4 / 3030145
		Перемычка / FBS 10-4 / 3030158
		Перемычка / FBS 20-4 / 3030352
Данные перемычки	16,5 A (1,5 мм²)
Повышение температуры Ex	40 К (19,4 A / 1,5 мм²)
при перемыкании перемычкой	440 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	400 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	440 В
Расчетный ток	17,5 A
Максимальный ток нагрузки	17,5 A
Контактное сопротивление	1,43 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	16
Возможности подключения, жесткие проводники	0,08 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	28 ... 16
Возможности подключения, гибкие проводники	0,08 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	28 ... 16

Цвет	белый (RAL 9010)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Условия окружающей среды
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Тип монтажа	NS 35/7,5
Тип монтажа		NS 35/15

Номер артикула	3037290
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE2112
GTIN	4017918599669
Вес/шт. (с упаковкой)	6,62 g
Вес/шт. (без упаковки)	6,604 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение
