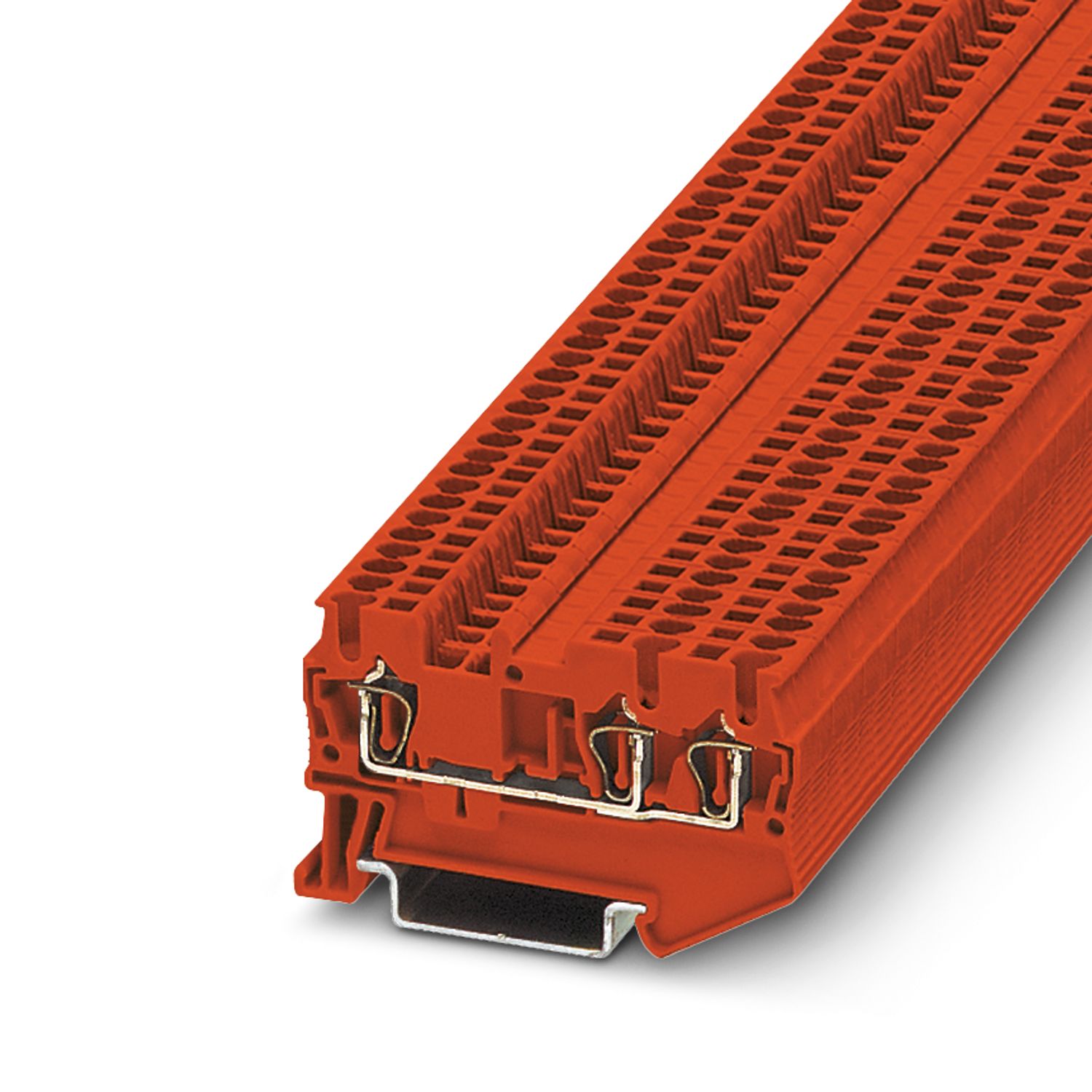

ST 1,5-TWIN RD - Проходные клеммы - 3037274

Подробная информация о продукте

Общая информация
Указание	При присоединении к открытой стороне корпуса проходной клеммы той же серии и размера необходимо предусмотреть на ней крышку при условии, что ожидаемое напряжение изоляции составляет >320 В.
	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.

Тип изделия	Многовыводная клемма
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	3
Номинальное сечение	1,5 мм²
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,08 мм² ... 1,5 мм²
Сечение проводника AWG	28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	17,5 A (для кабеля сечением 1,5 мм²)
Максимальный ток нагрузки	17,5 A (при сечении подключаемого провода 1,5 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3030488 D-ST 2,5-TWIN
	3030789 ATP-ST-TWIN
	3036602 DS-ST 2,5
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-4 / 3030116
	Перемычка / FBS 3-4 / 3030129
	Перемычка / FBS 4-4 / 3030132
	Перемычка / FBS 5-4 / 3030145
	Перемычка / FBS 10-4 / 3030158
	Перемычка / FBS 20-4 / 3030352
Данные перемычки	16,5 A (1,5 мм²)
Повышение температуры Ex	40 К (19,4 A / 1,5 мм²)
при перемыкании перемычкой	440 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	400 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	440 В
Расчетный ток	17,5 A
Максимальный ток нагрузки	17,5 A
Проходное сопротивление	1,43 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	16
Возможности подключения, жесткие проводники	0,08 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	28 ... 16
Возможности подключения, гибкие проводники	0,08 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	28 ... 16

Ширина	4,2 мм
Ширина крышки	2,2 мм
Высота	60,5 мм
Глубина на NS 35/7,5	36,5 мм
Глубина на NS 35/15	44 мм

Цвет	красный (RAL 3001)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 1,5 мм²	0,18 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
	0,2 мм²/0,2 кг
	1,5 мм²/0,4 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C ()
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3037274
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2112
GTIN	4017918599652
Вес/шт. (с упаковкой)	6,439 g
Вес/шт. (без упаковки)	5,886 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	17,5 A		0,2 - 1,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	17,5 A		0,2 - 1,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Сертификат утверждения типового образца	440 В	17,5 A		0,08 - 1,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	440 В	17,5 A		0,08 - 1,5

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
