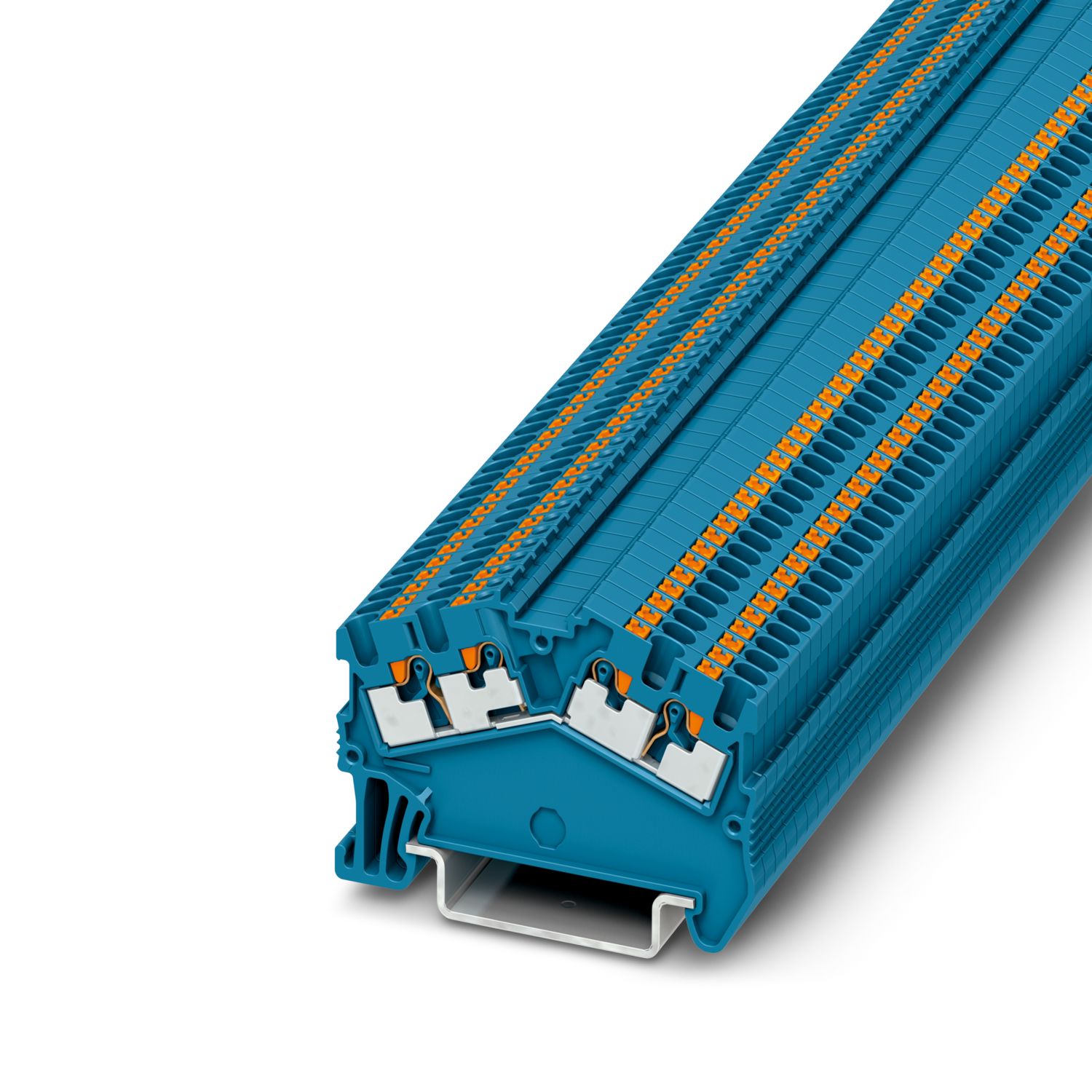

PTS 1,5/S-QUATTRO BU - Проходные клеммы - 3214631

Подробная информация о продукте

Тип изделия	Многовыводная клемма
Серия изделий	PTS
Количество точек подключения	4
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	4
Номинальное сечение	1,5 мм²
1. ярус
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1 / B1
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 1 мм² рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293
Номинальный ток	17,5 A
Максимальный ток нагрузки	17,5 A
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²
1. ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,34 мм² ... 1 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения (1)	-60 °C ... 85 °C
Температурный диапазон применения (2)	-40 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3214576 D-PTS 1,5/S
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Повышение температуры Ex	40 К (16,7 A/1,5 мм²)
Расчетное напряжение изоляции	320 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	352 В
Расчетный ток	15 A
Максимальный ток нагрузки	15 A
Проходное сопротивление	1,4 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	16
Возможности подключения, жесткие проводники	0,14 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	26 ... 16
Возможности подключения, гибкие проводники	0,14 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	26 ... 16

Ширина	3,5 мм
Ширина крышки	2,2 мм
Высота	50,7 мм
Глубина	37 мм
Глубина на NS 35/7,5	38,5 мм
Глубина на NS 35/15	46 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3214631
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2213
GTIN	4046356616362
Вес/шт. (с упаковкой)	5,15 g
Вес/шт. (без упаковки)	5,116 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
