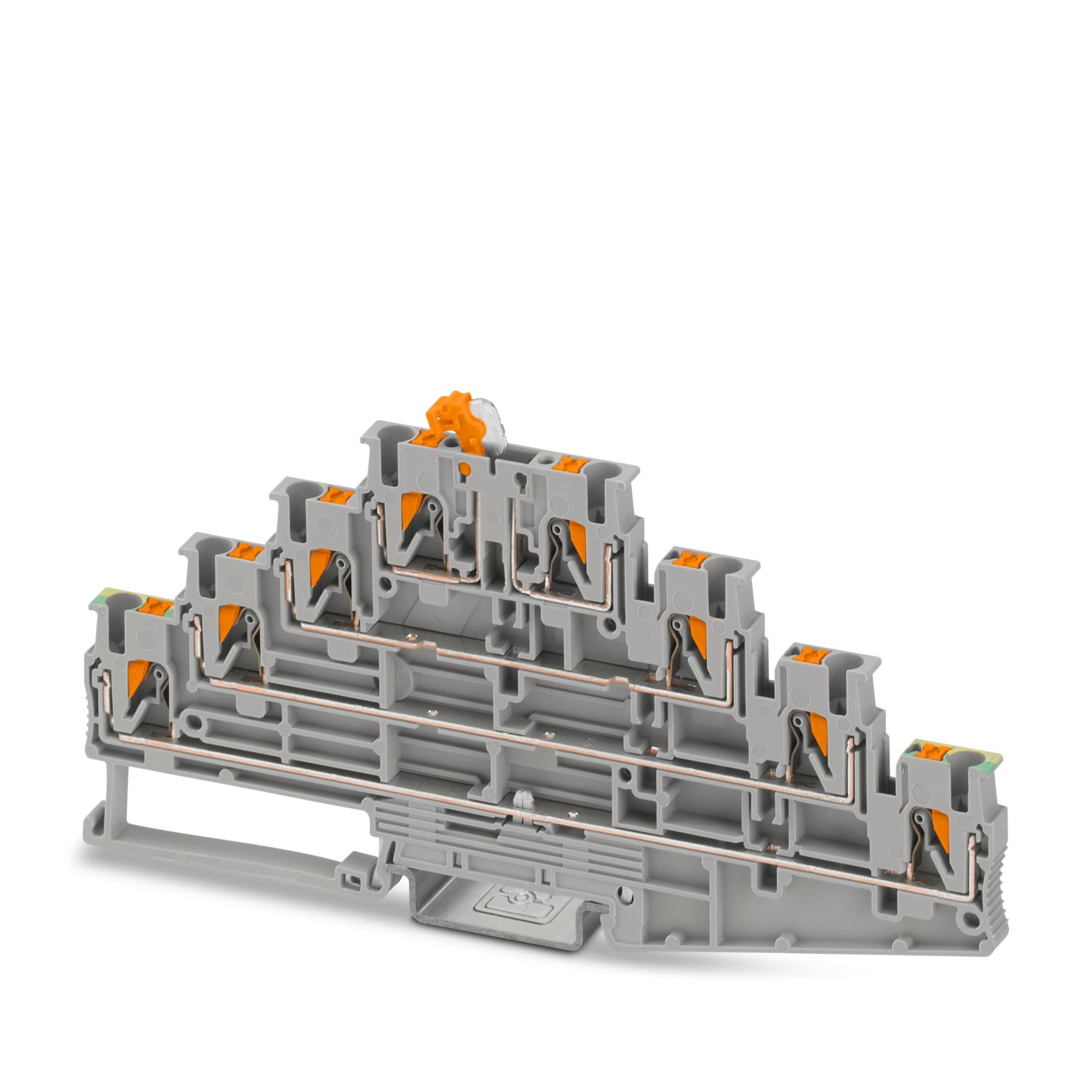

PT 2,5-PE/L/L/MT - Клеммы с ножевыми размыкателями

1336388

Клеммы с ножевыми размыкателями, Подключение защитного проводника, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², Проходной этаж, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², монтаж: NS 35/7,5, NS 35/15, цвет: cерый

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Полюсов	4
Количество точек подключения	8
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
Подключение защитного проводника
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
	B3
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальное сечение	2,5 мм²
Проходной этаж
Длина снятия изоляции	8 мм ... 10 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальный ток	18 A
Максимальный ток нагрузки	20 A (при сечении провода 4 мм²)
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²
Разделительная зона
Длина снятия изоляции	8 мм ... 10 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальный ток	18 A
Максимальный ток нагрузки	20 A (при сечении провода 4 мм²)
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²
Подключение защитного проводника Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Проходной этаж Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Разделительная зона Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	142,4 мм
Глубина на NS 35/7,5	70,2 мм
Глубина на NS 35/15	77,7 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
	2,5 мм²/0,7 кг
	4 мм²/0,9 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,964 ((м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2
	МЭК 60947-7-1
	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1336388
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2231
GTIN	4063151637507
Вес/шт. (с упаковкой)	32,465 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	18 A	26 - 12
pазъем PE			26 - 12
Группа использования C
	300 В	18 A	26 - 12
pазъем PE			26 - 12
Группа использования F
	500 В	18 A	26 - 12
Группа использования D
	600 В	5 A	26 - 12
pазъем PE			26 - 12
