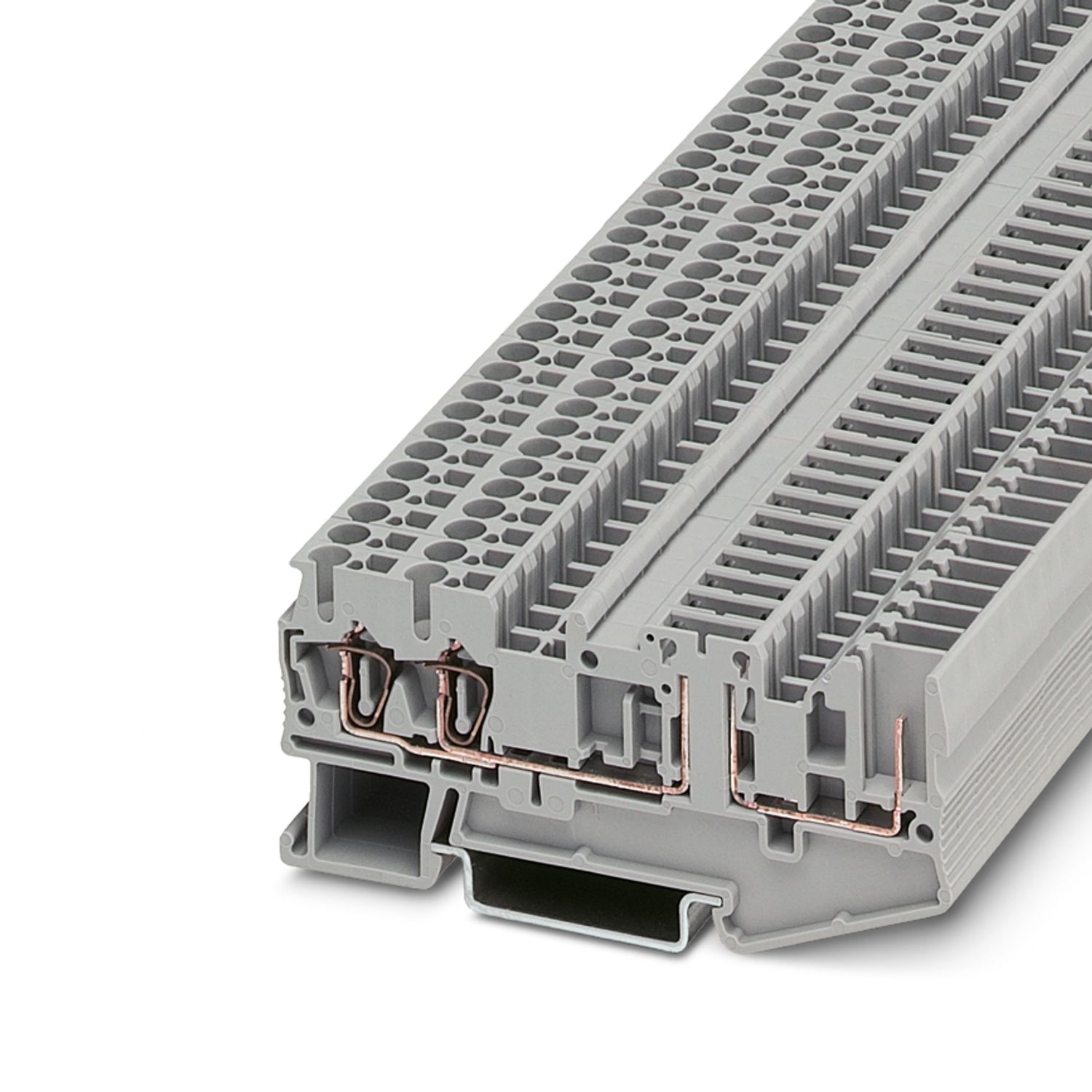

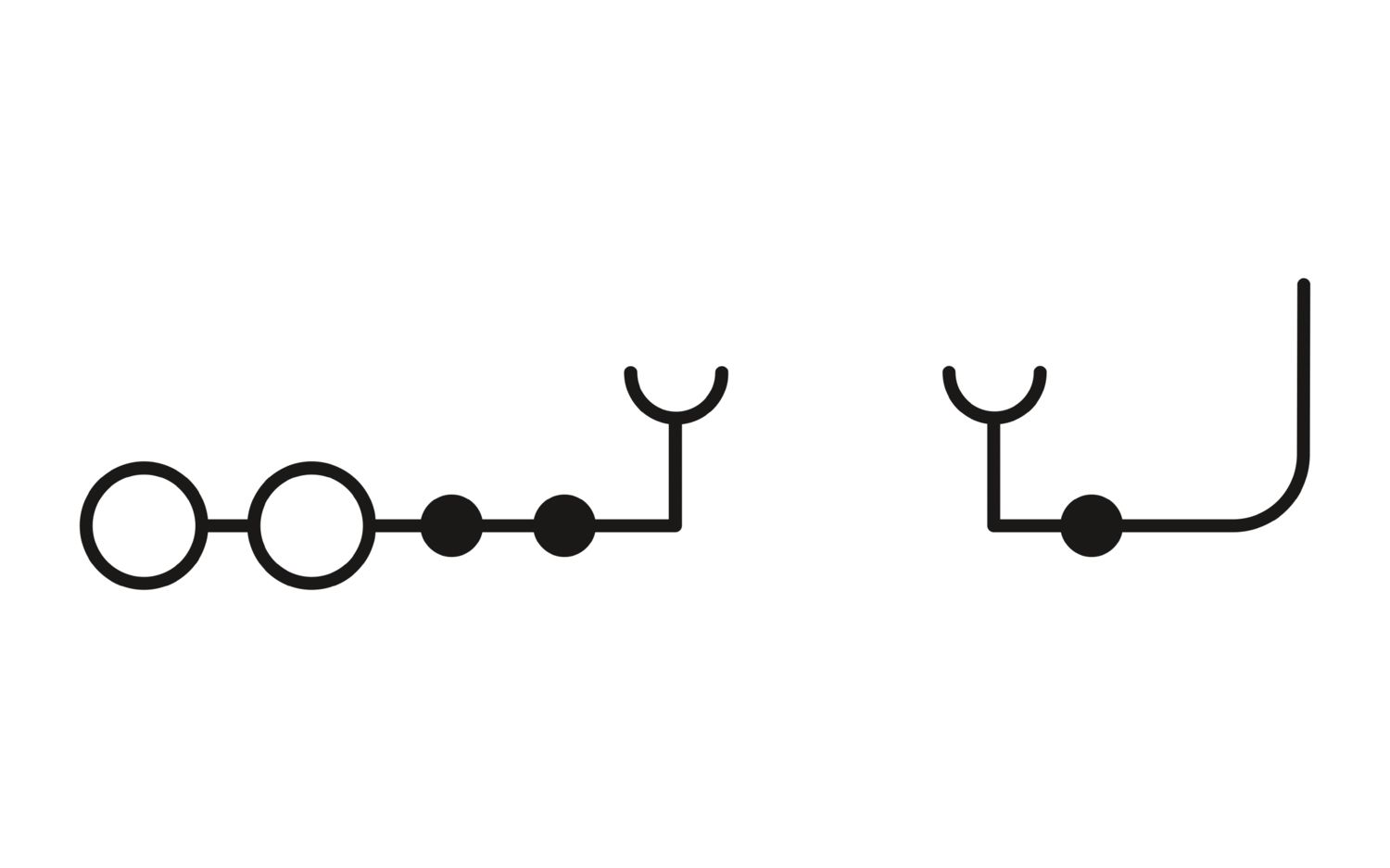

Клемма с размыкателем, Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Ток и напряжение определяются типом вставляемого компонента., номинальное напряжение: 400 В, номинальный ток: 20 A, 1. ярус, подключение слева, тип подключения: Штекерное соединение / пружинный зажим, Расчетное сечение: 2,5 мм2, cечение: 0,08 мм2 - 4 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый
| Общая информация | Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки. Ток и напряжение определяются типом вставляемого компонента. |
| Общая информация | |
| Указание | Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки. |
| Ток и напряжение определяются типом используемого штекера | |
| При навесном соединении между штекерным соединением и электропроводящими поверхностями необходимо использовать изоляционную пленку. | |
| Тип изделия | Клемма с размыкателем |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт |
| Количество точек подключения на ярус | 3 |
| Номинальное сечение | 2,5 мм² |
| 1. ярус, подключение слева | |
| Длина снятия изоляции | 8 мм ... 10 мм |
| Калиберная пробка | A3 |
| Подключение согласно стандарту | МЭК 61984 |
| Сечение жесткого провода | 0,08 мм² ... 4 мм² |
| Сечение проводника AWG | 28 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,08 мм² ... 2,5 мм² |
| Сечение гибкого проводника [AWG] | 28 ... 14 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 20 A |
| Максимальный ток нагрузки | 20 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение | 400 В (Напряжение определяется установленным штекером) |
| Номинальное сечение | 2,5 мм² |

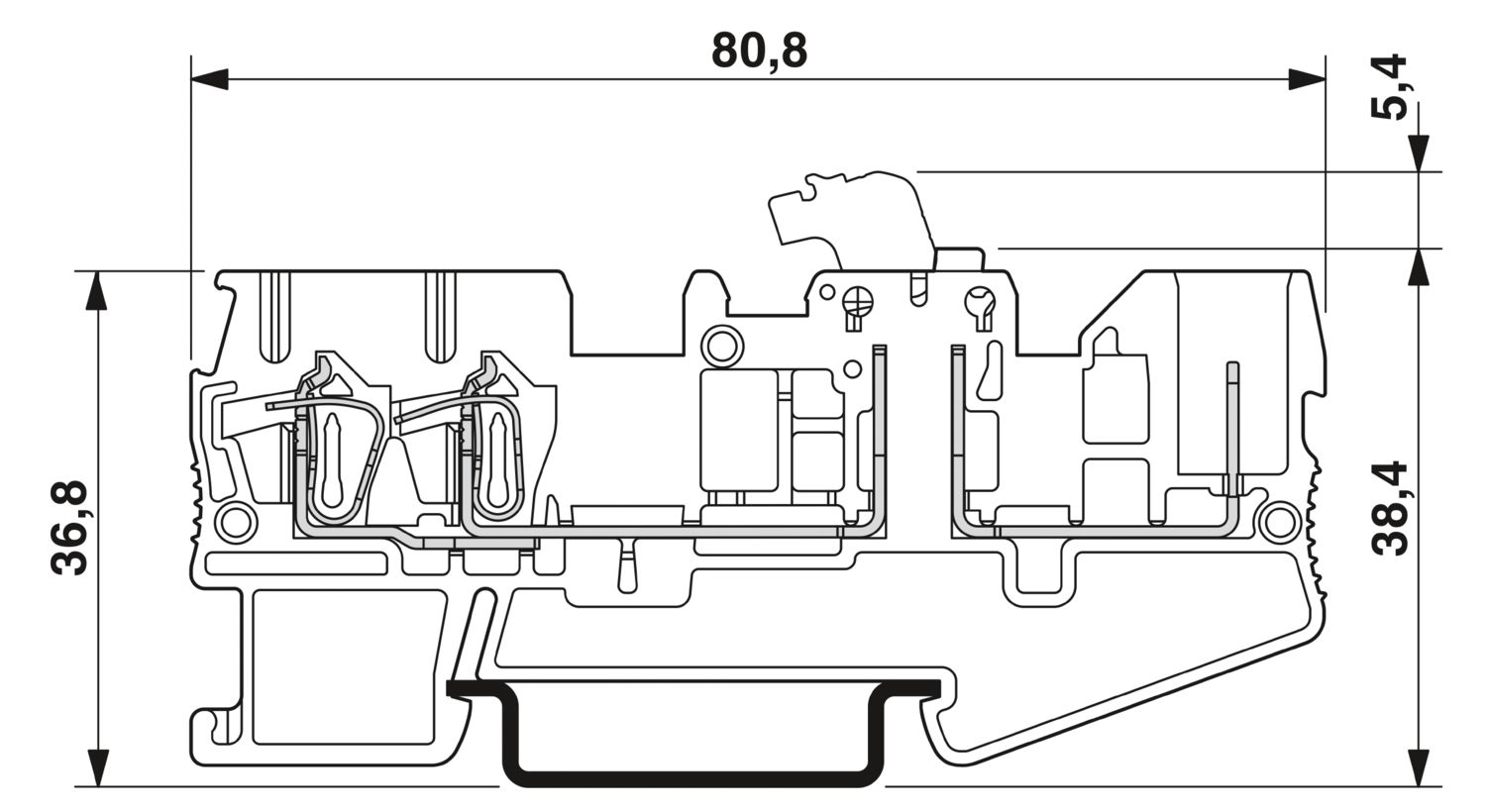

| Чертеж |
|
| Ширина | 5,2 мм |
| Ширина крышки | 2,2 мм |
| Высота | 81 мм |
| Глубина | 35,3 мм |
| Глубина на NS 35/7,5 | 36,5 мм |
| Глубина на NS 35/15 | 44 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Испытательное напряжение, заданное значение | 7,3 кВ |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 0,5 мм² | 0,06 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 1,89 кВ |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Да |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 35 |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | EN 50155:2021 |
| Ассортимент | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 0,964 ((м/с²)²/Гц |
| Ускорение | 0,58г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C (макс. рабочая температура указана в кривой изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 61984 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Группа использования B | ||||
| 300 В | 20 A | 28 - 12 | ||
| Группа использования D | ||||
| 300 В | 10 A | 28 - 12 | ||
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Группа использования B | ||||
| 300 В | 16 A | 28 - 12 | ||
| Группа использования C | ||||
| 300 В | 16 A | 28 - 12 | ||
| Группа использования D | ||||
| 600 В | 5 A | 28 - 12 | ||
