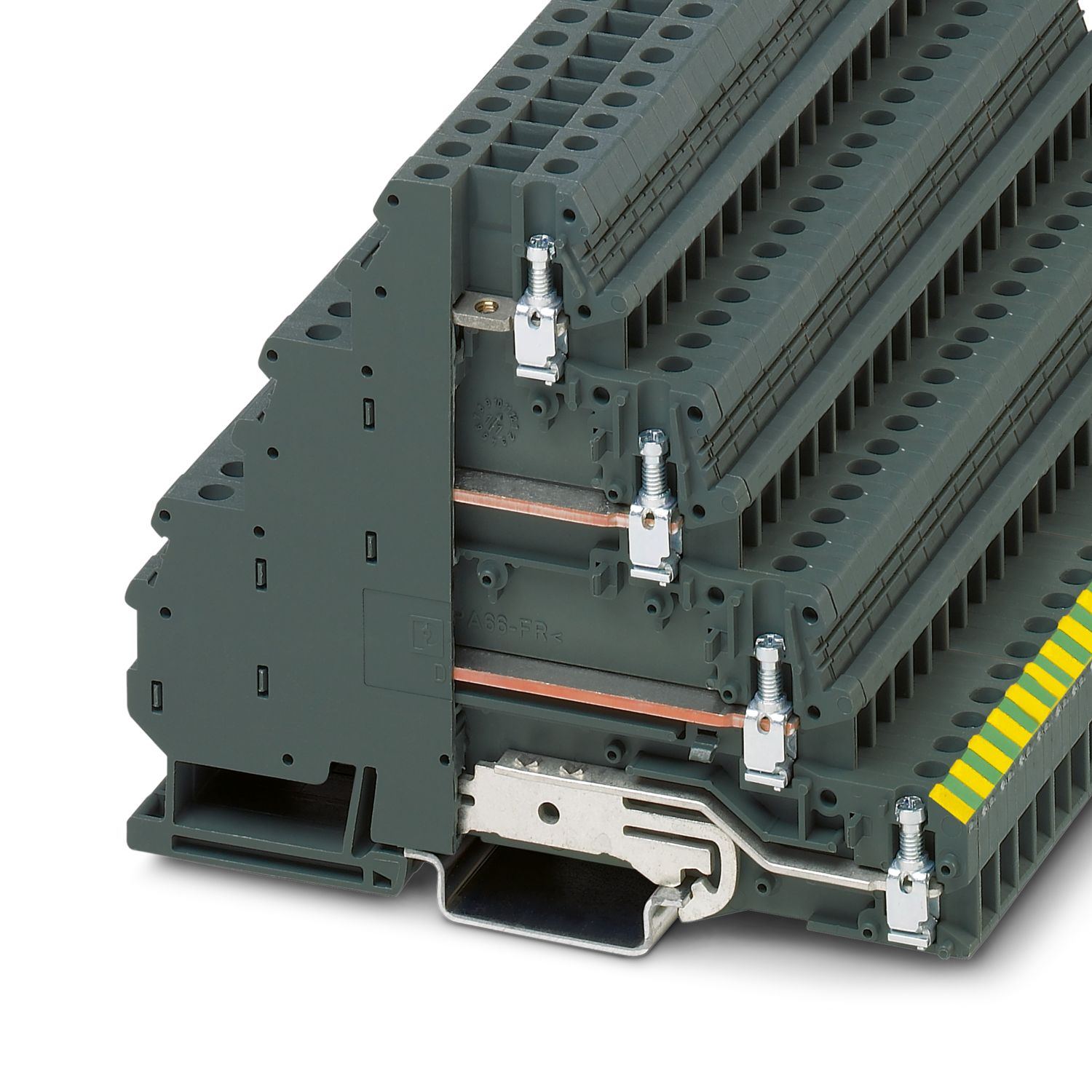

TB 4-PE/3L I - Клемма для подключения электродвигателя

3246833

Клемма для подключения электродвигателя, шунтируемый верхний ярус, нижний ярус с основанием PE, номинальное напряжение: 400 В, номинальный ток: 25 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм², cечение: 0,5 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: темно-серая

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Клеммы электродвигателя
Серия изделий	TB
Полюсов	3
Количество точек подключения	3
Количество рядов	3
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	4 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Характеристики клемм

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Номинальное сечение AWG	10
Тип подключения	Винтовые зажимы
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	0,5 ... 0,6 Нм
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2
Сечение жесткого провода	0,5 мм² ... 6 мм²
Сечение проводника AWG	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 4 мм²
Номинальный ток	25 A
Максимальный ток нагрузки	25 A (при сечении проводника 4 мм²)
Номинальное напряжение	400 В
Номинальное сечение	4 мм²

Размеры

Ширина	6,2 мм
Высота	103,5 мм
Глубина на NS 32	91,5 мм
Глубина на NS 35/7,5	86,5 мм
Глубина на NS 35/15	94 мм

Спецификации материала

Цвет	серый B (RAL 7043)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	3246833
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK225
GTIN	4046356689687
Вес/шт. (с упаковкой)	42,494 g
Вес/шт. (без упаковки)	42,494 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
D
			20 - 10

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250301
ECLASS-15.0	27250301

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
