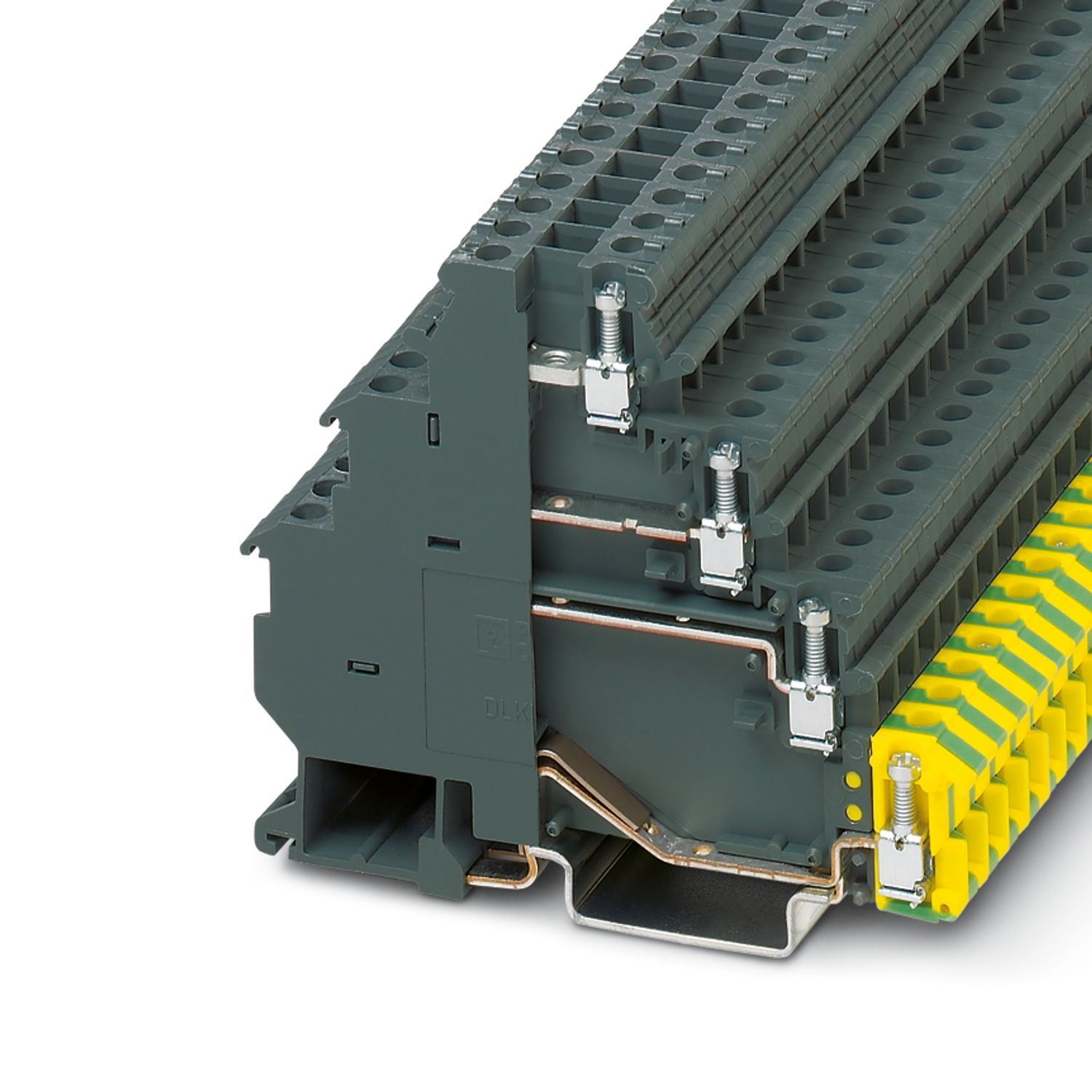

TB 2,5-PE/3L I - Клемма для подключения электродвигателя

3246826

Клемма для подключения электродвигателя, шунтируемый верхний ярус, средние ярусы шунтируются вставными перемычками, нижний ярус с основанием PE, номинальное напряжение: 400 В, номинальный ток: 19 A, тип подключения: Винтовые зажимы, 1., 2. и 3-ий ярус, Расчетное сечение: 2,5 мм², cечение: 0,2 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: темно-серая

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Клеммы электродвигателя
Серия изделий	TB
Полюсов	4
Количество точек подключения	3
Количество рядов	3
Изоляционные характеристики
Категория перенапряжения	III

Электрические характеристики

Макс. мощность потерь при номинальных условиях	0,77 Вт

Характеристики клемм

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	12
1., 2. и 3-ий ярус
Резьба винтов	M2,5
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	0,4 ... 0,5 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	0,2 мм² ... 4 мм²
Сечение с гибкой гребенчатой перемычкой	0,2 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	0,25 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой	0,25 мм² ... 2,5 мм²
Номинальный ток	19 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки	19 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	400 В
Номинальное сечение	2,5 мм²

Размеры

Ширина	6,2 мм
Высота	83,5 мм
Глубина на NS 32	75,9 мм
Глубина на NS 35/7,5	70,9 мм
Глубина на NS 35/15	78,4 мм

Спецификации материала

Цвет	серый B (RAL 7043)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3246826
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK225
GTIN	4046356689670
Вес/шт. (с упаковкой)	25,95 g
Вес/шт. (без упаковки)	25,95 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования D
			20 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250301
ECLASS-15.0	27250301

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
