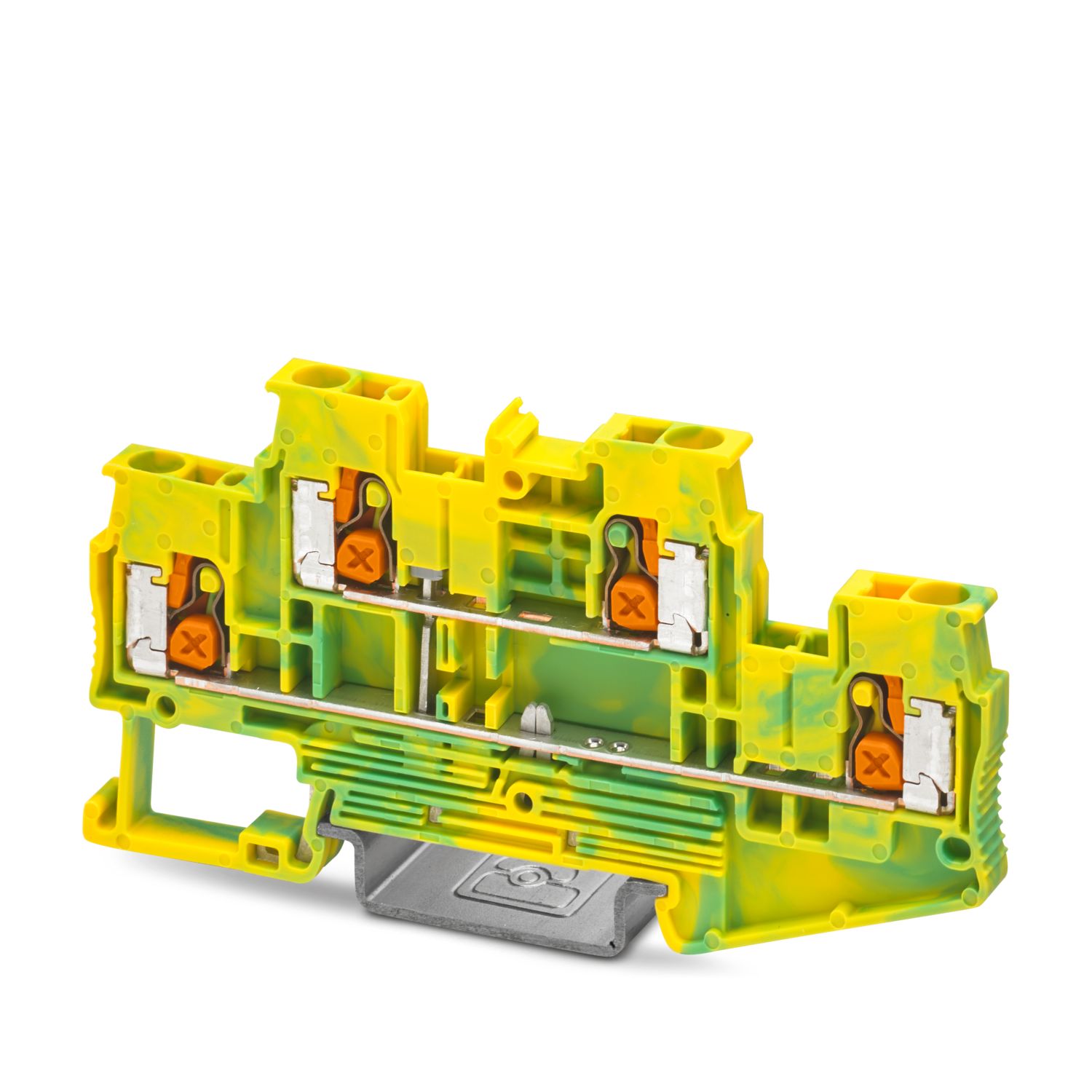

XTTB 2,5-PE - Двухъярусная заземляющая клемма

1453897

Двухъярусная заземляющая клемма, количество точек подсоединения: 4, полюсов: 1, тип подключения: Зажим push-X, Расчетное сечение: 2,5 мм², cечение: 0,5 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Заземляющая клемма
Серия изделий	XT
Полюсов	1
Количество точек подключения	4
Количество рядов	2
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Характеристики клемм

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
Длина снятия изоляции	10 мм ... 12 мм
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,5 мм² ... 4 мм²
Сечение проводника AWG	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,75 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	18 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Номинальное сечение	2,5 мм²

Размеры

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	90 мм
Глубина	46,1 мм
Глубина на NS 35/7,5	47,6 мм
Глубина на NS 35/15	55,1 мм

Спецификации материала

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Экологические условия и условия эксплуатации

Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,964 ((м/с²)²/Гц
Ускорение	0,58г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-2

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1453897
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2511
GTIN	4063151842666
Вес/шт. (с упаковкой)	17,052 g
Вес/шт. (без упаковки)	15,664 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			20 - 12
Группа использования C
			20 - 12
Группа использования D
			20 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			20 - 12
Группа использования C
			20 - 12
Группа использования F
			20 - 12
Группа использования D
			20 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях

Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
