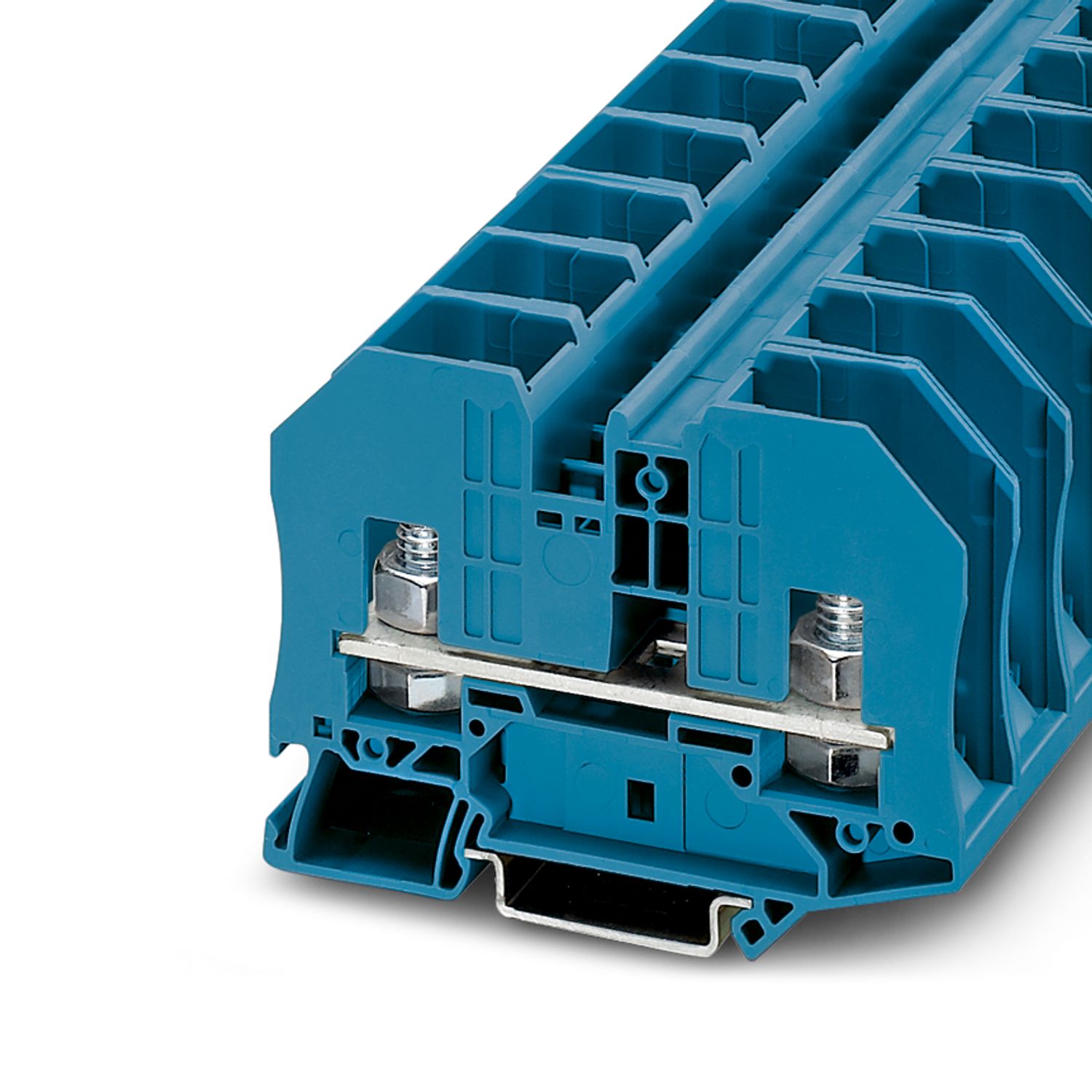

RTO 8 BU - Болтовые клеммы - 3049864

Подробная информация о продукте

Общая информация	Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!

Тип изделия	Болтовые клеммы
Серия изделий	RTO
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	4,06 Вт

Количество точек подключения на ярус	2
Номинальное сечение	35 мм²
1. ярус
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	125 A
Максимальный ток нагрузки	125 A (Для кабеля сечением 35 мм²)
Номинальное напряжение	1000 В
Номинальное сечение	35 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	2,5 мм² ... 35 мм²
Сечение AWG	(пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	16 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	6 ... 10 Нм
Подключение согласно стандарту	DIN 46235:1983-07
Сечение AWG	(пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	14 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	6 ... 10 Нм
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	2,5 мм² ... 6 мм²
Сечение AWG	(пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	14 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	6 ... 10 Нм
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый	6 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3049194 D-RT 8
	3003062 TPN-UK
	1209923 SHN 13
	3022276 CLIPFIX 35-5
Список перемычек	Перемычка / FBS 2-10 / 3005947
	Перемычка / FBS 5-10 / 3005948
Данные перемычки	57 A (10 мм²)
Повышение температуры Ex	40 К (123 A / 35 мм²)
при перемыкании перемычкой	690 В
Расчетное напряжение изоляции	630 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	690 В
Расчетный ток	123 A
Максимальный ток нагрузки	123 A
Контактное сопротивление	0,09 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	6 Нм ... 10 Нм
Номинальное сечение	35 мм²
Номинальное сечение AWG	2
Возможности подключения, жесткие проводники	2,5 мм² ... 35 мм²
Сечение подключаемого провода AWG	14 ... 2
Возможности подключения, гибкие проводники	2,5 мм² ... 35 мм²
Сечение подключаемого провода AWG	14 ... 2

Ширина	20,2 мм
Ширина крышки	2,2 мм
Высота	84 мм
Глубина	63,2 мм
Глубина на NS 35/7,5	63,8 мм
Глубина на NS 35/15	71,3 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3049864
Упаковочная единица	25 Количество
Минимальное количество, предусмотренное условиями заказа	25 Количество
Ключ изделия	BE4312
GTIN	4046356284684
Вес/шт. (с упаковкой)	81,59 g
Вес/шт. (без упаковки)	81,59 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	125 A		2,5 - 35

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	600 В	130 A
Группа использования C
	600 В	130 A

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	690 В	123 A		2,5 - 35

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	690 В	123 A		2,5 - 35

Environmental product compliance

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

RTO 8 BU - Болтовые клеммы

3049864

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Схема IECEE CB

Отметка о сертификации VDE

cULus Recognized

EAC Ex

IECEx

ATEX

CCC

UKCA-EX
