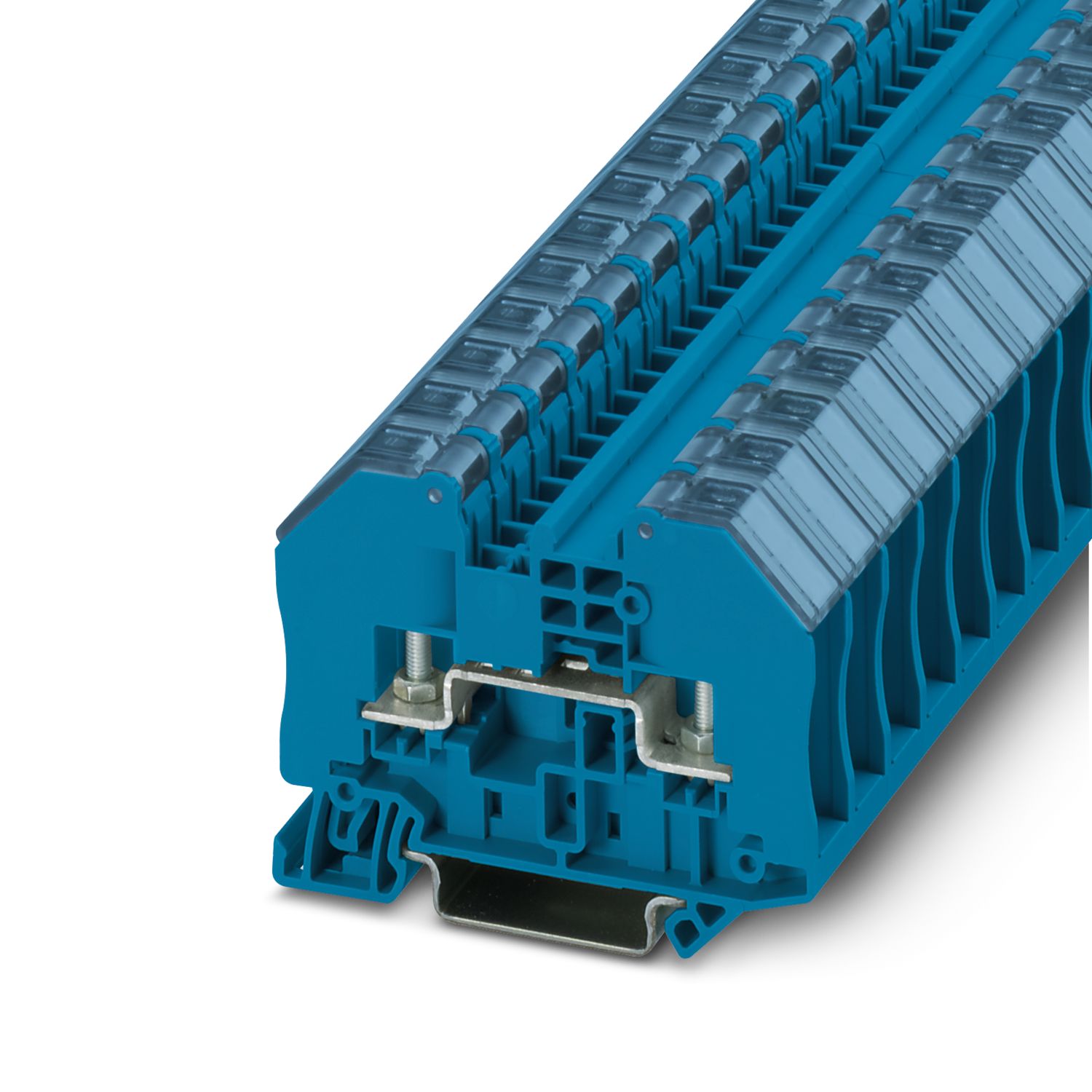

RTO 3-TC BU - Проходные клеммы

3049835

Проходная клемма с зажимами на болтах и прозрачной крышкой для защиты от прикосновений, сечение: 0,1 - 2,5 мм², AWG: 26 - 14, ширина 12,3 мм, цвет: синий

Общая информация	Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!

Тип изделия	Болтовые клеммы
Серия изделий	RTO
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
1. ярус
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	24 A
Максимальный ток нагрузки	24 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	1000 В
Номинальное сечение	2,5 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,5 мм² ... 2,5 мм²
Сечение AWG	20 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	1 мм² ... 2,5 мм²
Сечение AWG	18 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Цвет маркировки, круглый кабельный наконечник : красный	1 мм²
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²

Ширина	12,3 мм
Ширина крышки	2,2 мм
Высота	66 мм
Глубина на NS 35/7,5	51 мм
Глубина на NS 35/15	58,5 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Номер артикула	3049835
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE4312
GTIN	4046356425131
Вес/шт. (с упаковкой)	20,89 g
Вес/шт. (без упаковки)	20,89 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Совместимые изделия

Принадлежности

Преимущества для вас

Четыре ряда шунтирования в клеммной группе

Свободный доступ к любому зажиму

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
