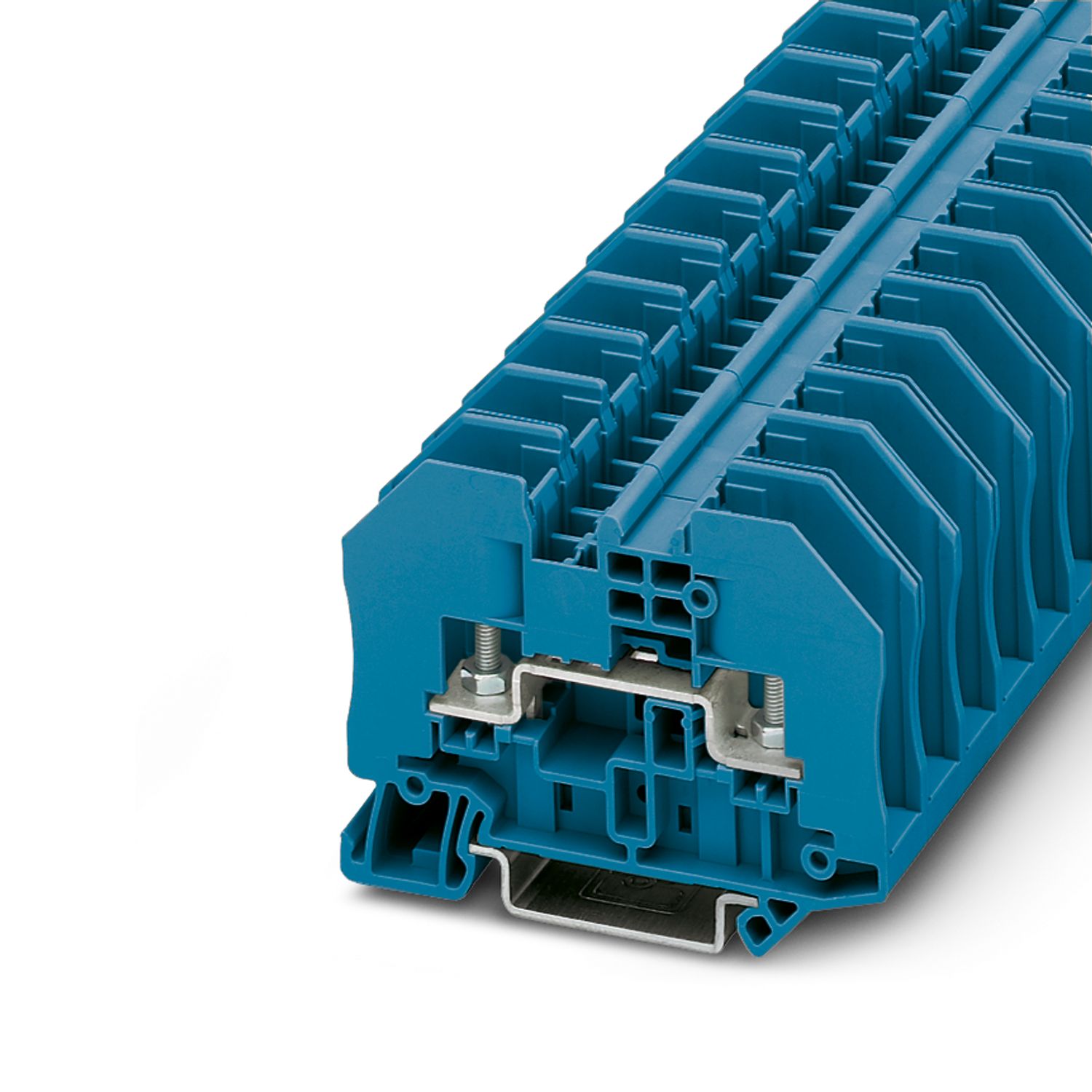

RTO 3 BU - Болтовые клеммы - 3049660

Подробная информация о продукте

Общая информация	Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!

Тип изделия	Болтовые клеммы
Серия изделий	RTO
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
1. ярус
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	24 A
Максимальный ток нагрузки	24 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	1000 В
Номинальное сечение	2,5 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,5 мм² ... 2,5 мм²
Сечение AWG	20 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	1 мм² ... 2,5 мм²
Сечение AWG	18 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Цвет маркировки, круглый кабельный наконечник : красный	1 мм²
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3049097 D-RT 3/5
	0706647 TPNS-UK
	3049819 BE-RT 3/5
	1209855 SHN 5.5
	3022276 CLIPFIX 35-5
Список перемычек	Перемычка / FBS 2-6 / 3030336
	Перемычка / FBS 3-6 / 3030242
	Перемычка / FBS 4-6 / 3030255
	Перемычка / FBS 5-6 / 3030349
	Перемычка / FBS 10-6 / 3030271
	Перемычка / FBS 20-6 / 3030365
	Перемычка / FBS 50-6 / 3032224
Данные перемычки	24 A (2,5 мм²)
Повышение температуры Ex	40 К (24 A / 2,5 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины с крышкой	275 В
- перемычки требуемой длины с разделительной пластиной	550 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	24 A
Максимальный ток нагрузки	24 A
Проходное сопротивление	0,62 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	14
Возможности подключения, жесткие проводники	0,1 мм² ... 2,5 мм²
Сечение подключаемого провода AWG	26 ... 14
Возможности подключения, гибкие проводники	0,1 мм² ... 2,5 мм²
Сечение подключаемого провода AWG	26 ... 14

Ширина	12,3 мм
Ширина крышки	2,2 мм
Высота	66 мм
Глубина на NS 35/7,5	49,9 мм
Глубина на NS 35/15	57,4 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²//Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3049660
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE4312
GTIN	4046356283557
Вес/шт. (с упаковкой)	20,27 g
Вес/шт. (без упаковки)	20,27 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	24 A		0,14 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	600 В	30 A
Группа использования C
	600 В	30 A

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	550 В	24 A		0,1 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	550 В	24 A		0,1 - 2,5

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
