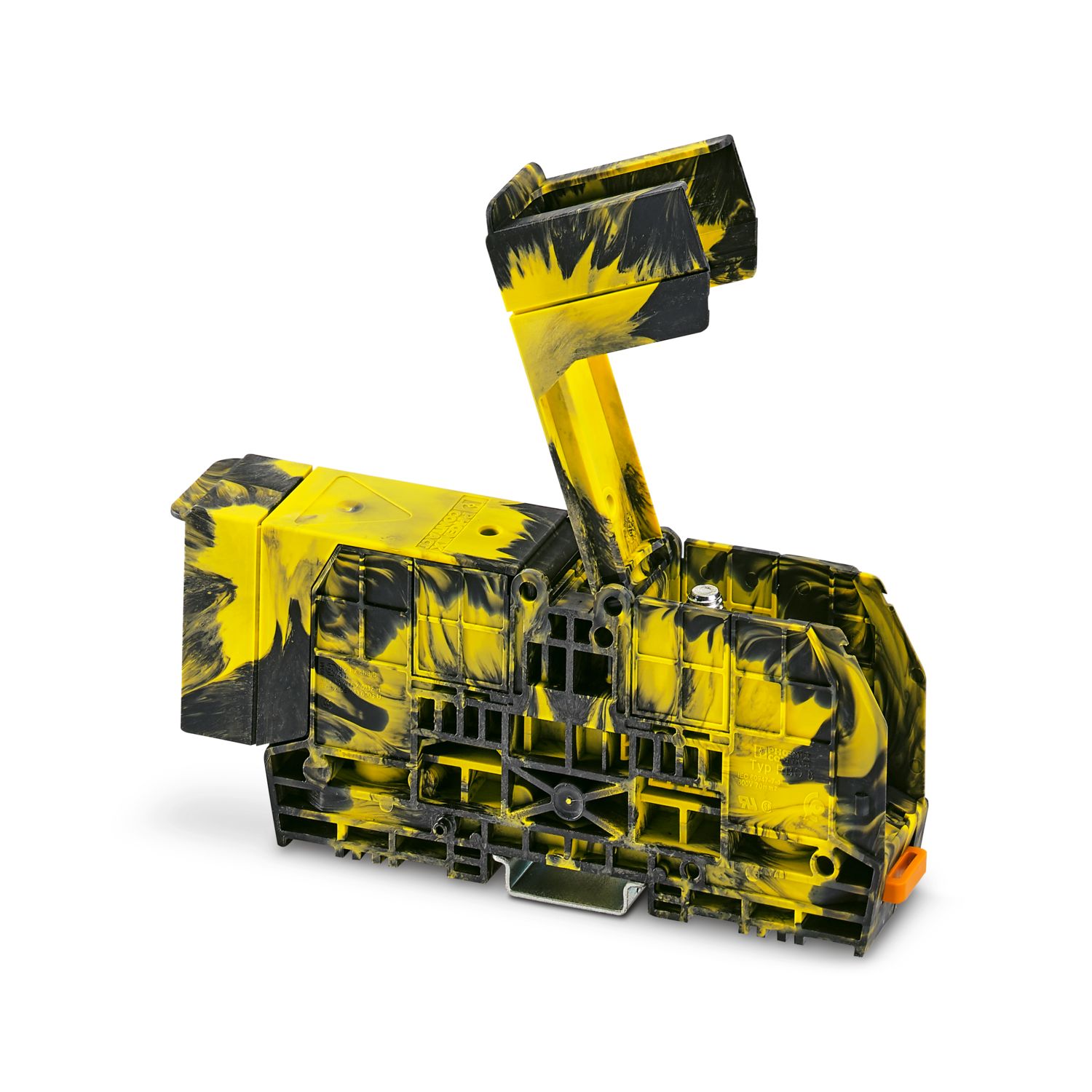

Болтовые клеммы, номинальное напряжение: 1500 В, номинальный ток: 192 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 70 мм2, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое, цвет: черный/желтый
| Тип изделия | Болтовые клеммы |
| Серия изделий | RBO |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Полюсов | 1 |
| Размер шага | 29 мм |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 6,27 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 70 мм² |
| Длина снятия изоляции | Длина снятия изоляции зависит от указания производителя кабельных наконечников. |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток | 192 A |
| Максимальный ток нагрузки | 192 A (для кабеля сечением 70 мм² Поперечное сечение) |
| Номинальное напряжение | 1500 В |
| Номинальное сечение | 70 мм² |
| Подсоединение кабельного наконечника DIN 46234:1980-03 | |
| Подключение согласно стандарту | DIN 46234:1980-03 |
| Сечение | 2,5 мм² ... 70 мм² |
| Сечение AWG | (пересчитано согласно МЭК) |
| Наружный диаметр | 8,4 мм |
| Ширина | 22 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Момент затяжки | 6 ... 12 Нм |
| Подключение согласно стандарту | DIN 46235:1983-07 |
| Сечение | 16 мм² ... 70 мм² |
| Сечение AWG | (пересчитано согласно МЭК) |
| Наружный диаметр | 8,4 мм |
| Ширина | 24 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Момент затяжки | 6 ... 12 Нм |
| Подключение согласно стандарту | DIN 46237:1970-07 |
| Сечение | 2,5 мм² ... 6 мм² |
| Сечение AWG | (пересчитано согласно МЭК) |
| Наружный диаметр | 8,4 мм |
| Ширина | 14 мм |
| Диаметр болта | 8 мм |
| Резьба винтов | M8 |
| Момент затяжки | 6 ... 12 Нм |
| Цвет маркировки, круглый кабельный наконечник : синий | 2,5 мм² |
| Цвет маркировки, круглый кабельный наконечник : желтый | 6 мм² |
| Расчетные данные (ATEX/IECEx) | |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Температурный диапазон применения | -60 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 0800886 E/NS 35 N |
| Список перемычек | / RBO 8-VS 2 / 3213179 |
| / RBO 8-VS 3 / 3213182 | |
| Данные перемычки | 187 A (70 мм²) |
| Повышение температуры Ex | 40 К (187 A / 70 мм²) |
| при перемыкании перемычкой | 690 В |
| Расчетное напряжение изоляции | 630 В |
| Выход | (постоянно) |
| Ярус-взрывобезопасность Общие информация | |
| Расчетное напряжение | 690 В |
| Расчетный ток | 187 A |
| Максимальный ток нагрузки | 187 A |
| Проходное сопротивление | 0,06 мΩ |
| Параметры подключения Ex Общие информация | |
| Диапазон моментов вращения | 6 Нм ... 12 Нм |
| Номинальное сечение | 70 мм² |
| Номинальное сечение AWG | 2/0 |
| Возможности подключения, гибкие проводники | 2,5 мм² ... 70 мм² |
| Сечение подключаемого провода AWG | 12 ... 2/0 |
| 2 гибких провода одинакового сечения | 2,5 мм² ... 70 мм² |
| 2 гибких провода одинакового сечения AWG | 12 ... 2/0 |
| Чертеж |
|
| Ширина | 29 мм |
| Высота | 184 мм |
| Глубина | 66 мм |
| Глубина на NS 35/7,5 | 67 мм |
| Глубина на NS 35/15 | 74,5 мм |
| Длина болта | 20,5 мм |
| Диаметр отверстий | 6,4 мм |
| Размер шага | 29 мм |
| Цвет | многоцветный |
| черный (RAL 9005) | |
| желтый (RAL 1018) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Испытательное напряжение, заданное значение | 9,8 кВ |
| Результат | Испытание пройдено |
| Испытание на нагрев | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 70 мм² | 8,4 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 2,2 кВ |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Механическая прочность | |
| Результат | Испытание пройдено |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 32/NS 35 |
| Сила при испытании, заданное значение | 10 Н |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Скорость вращения | 10 (+/- 2) об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 70 мм² /10,4 кг |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 | |
| непосредственное резьбовое |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 690 В | 187 A | 2,5 - 70 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 690 В | 187 A | 2,5 - 70 |
