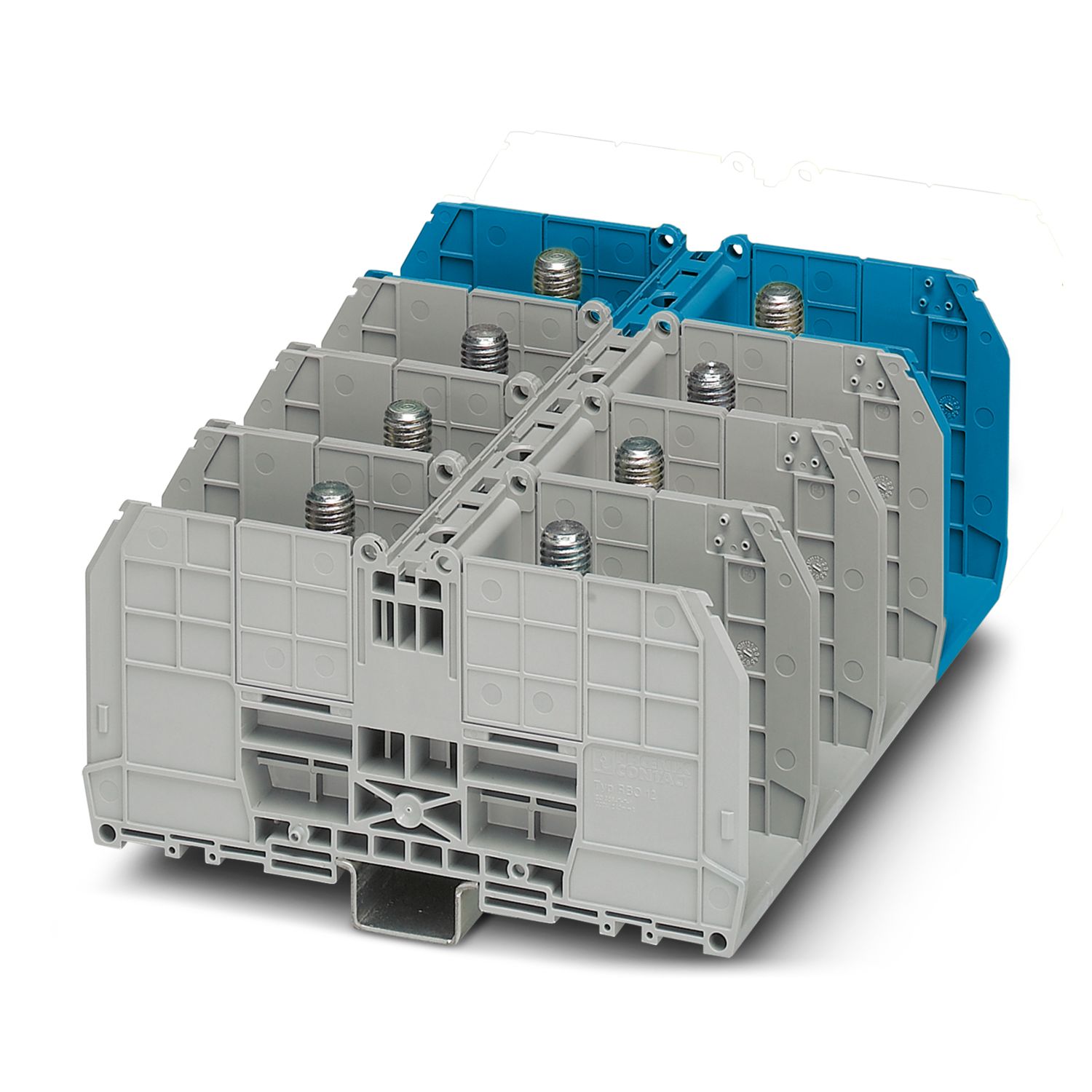

RBO 16-3L/N
-
Болтовые клеммы
3076277
Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 520 A, количество точек подсоединения: 8, полюсов: 4, тип подключения: Болтовые клеммы, Расчетное сечение: 300 мм2, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое, цвет: серый/синий
Подробная информация о продукте
| Общая информация | |
| Указание | Номинальное напряжение изоляции действительно для кабельных наконечников компрессионных соединений согласно DIN 46235:1983-07 и для неизолированных кабельных наконечников согласно DIN 46234:1980-03 с удлинением расстояния. |
| Тип изделия | Болтовые клеммы |
| Полюсов | 4 |
| Размер шага | 54,8 мм |
| Количество точек подключения | 8 |
| Количество рядов | 1 |
| Потенциалы | 4 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 16,22 Вт |
| Количество точек подключения на ярус | 8 |
| Номинальное сечение | 300 мм² |
| Длина снятия изоляции | Длина снятия изоляции зависит от указания производителя кабельных наконечников. |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток | 520 A |
| Максимальный ток нагрузки | 520 A (при сечении проводника 300 мм²) |
| Номинальное напряжение | 1000 В |
| Номинальное сечение | 300 мм² |
| Подсоединение кабельного наконечника DIN 46234:1980-03 | |
| Подключение согласно стандарту | DIN 46234:1980-03 |
| Сечение | 25 мм² ... 300 мм² |
| Сечение AWG | 4 ... 600 kcmil (пересчитано согласно МЭК) |
| Наружный диаметр | 17 мм |
| Ширина | 38 мм |
| Диаметр болта | 16 мм |
| Резьба винтов | M16 |
| Момент затяжки | 25 ... 35 Нм |
| Подключение согласно стандарту | DIN 46235:1983-07 |
| Сечение | 25 мм² ... 300 мм² |
| Сечение AWG | 4 ... 600 kcmil (пересчитано согласно МЭК) |
| Наружный диаметр | 17 мм |
| Ширина | 48 мм |
| Диаметр болта | 16 мм |
| Резьба винтов | M16 |
| Момент затяжки | 25 ... 35 Нм |
| Чертеж |
|
| Ширина | 219,2 мм |
| Высота | 164 мм |
| Глубина на NS 35/7,5 | 91,8 мм |
| Глубина на NS 35/15 | 99,3 мм |
| Длина болта | 45 мм |
| Размер шага | 54,8 мм |
| Цвет | многоцветный |
| серый (RAL 7042) | |
| синий (RAL 5015) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Испытательное напряжение, заданное значение | 9,8 кВ |
| Результат | Испытание пройдено |
| Испытание на нагрев | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 300 мм² | 36 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 2,2 кВ |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Механическая прочность | |
| Результат | Испытание пройдено |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 35 |
| Сила при испытании, заданное значение | 20 Н |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ассортимент | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с²)²//Гц |
| Ускорение | 0,8г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 | |
| непосредственное резьбовое |
