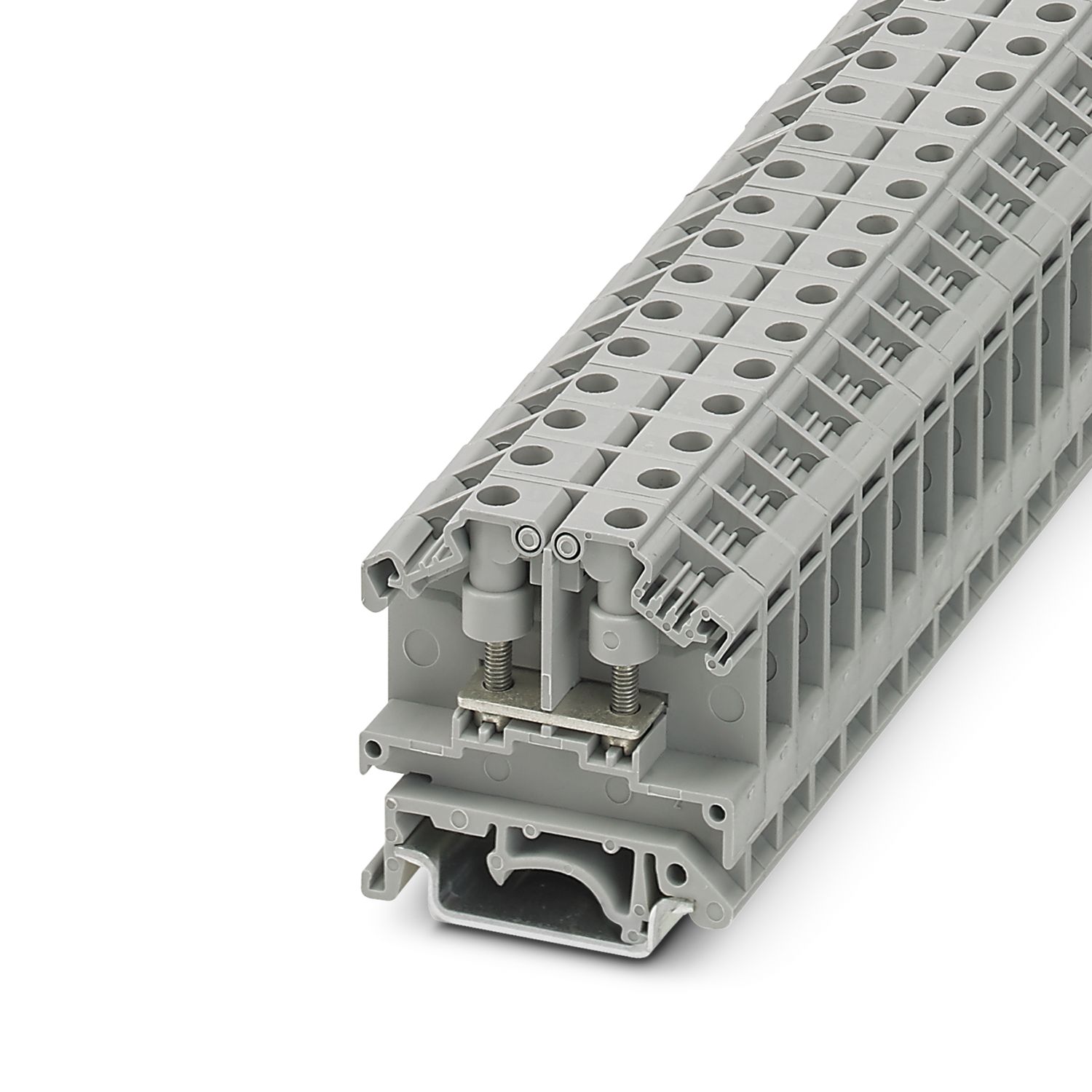

OTTA 2,5-P/P - Болтовые клеммы

0790543

Универсальные клеммные модули с болтовыми зажимами, с винтами для крепления щупа тестера, сечение: 0,1 - 2,5 мм², ширина: 9 мм, цвет: серый

Подробная информация о продукте

Тип изделия	Болтовые клеммы
Серия изделий	OTTA
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	24 A
Максимальный ток нагрузки	24 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	800 В (Номинальное напряжение приведено для изолированного кабельного наконечника)
Номинальное сечение	2,5 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,1 мм² ... 2,5 мм²
Сечение AWG	24 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	7,6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Цвет маркировки, круглый кабельный наконечник : красный	1,5 мм²
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	0,5 мм² ... 2,5 мм²
Сечение AWG	20 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	3,2 мм
Ширина	7,6 мм
Диаметр болта	3 мм
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм

Ширина	9 мм
Ширина крышки	1,5 мм
Высота	43,5 мм
Глубина на NS 32	50,5 мм
Глубина на NS 35/7,5	45,5 мм
Глубина на NS 35/15	53 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V2
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	0790543
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE4513
GTIN	4017918005658
Вес/шт. (с упаковкой)	12,12 g
Вес/шт. (без упаковки)	12,12 g
Номер таможенного тарифа	85369010
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	600 В	20 A	22 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	600 В	20 A
Группа использования C
	600 В	20 A

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	3aaf3b96-d54d-494b-b381-0e17628542ad
