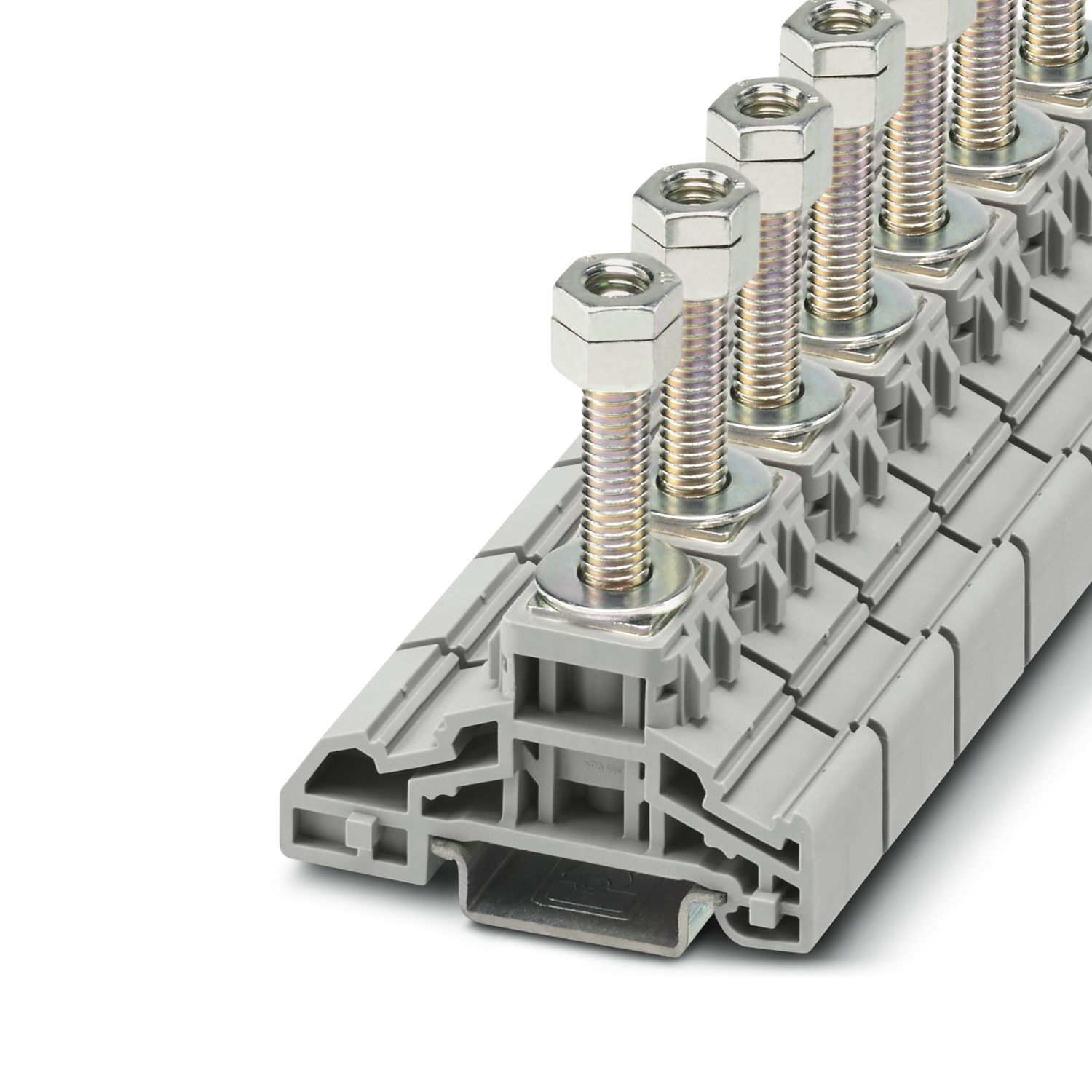

HV M8/1 NFF - Сильноточные клеммы - 1056837

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Болтовые клеммы
Серия изделий	HV
Количество точек подключения	1
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	4,73 Вт

Характеристики клемм

Количество точек подключения на ярус	1
Номинальное сечение	50 мм²
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	150 A
Максимальный ток нагрузки	150 A
Номинальное напряжение	1000 В
Номинальное сечение	50 мм²
Подключение согласно стандарту	NF F61-017
Суммарный ток, максимальный	150 A
Номинальное напряжение	1000 В
Номинальное сечение	50 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	2,5 мм² ... 50 мм²
Сечение AWG	12 ... 2 (пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	18 мм
Длина болта	30,5 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	14,40 Нм
Подключение согласно стандарту	DIN 46235:1983-07
Сечение	16 мм² ... 35 мм²
Сечение AWG	6 ... 2 (пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	20 мм
Длина болта	30,5 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	14,40 Нм
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	2,5 мм² ... 6 мм²
Сечение AWG	12 ... 8 (пересчитано согласно МЭК)
Наружный диаметр	8,4 мм
Ширина	14 мм
Длина болта	30,5 мм
Диаметр болта	8 мм
Резьба винтов	M8
Момент затяжки	14,40 Нм
Подключение согласно стандарту	NF F00-363:1995-12-01
Сечение	... 50 мм²
Дополнительный текст	Длина снятия изоляции зависит от данных, предоставленных производителем кабельных наконечников.
Сечение AWG	(пересчитано согласно МЭК)
Диаметр болта	6 мм
Резьба винтов	M8
Момент затяжки	14,40 Нм
Подключение согласно стандарту	NF F00-363
Сечение	10 мм² ... 50 мм²
Дополнительный текст	Список активации по запросу
Сечение AWG	(пересчитано согласно МЭК)

Размеры

Ширина	21 мм
Высота	64 мм
Глубина	63,5 мм
Глубина на NS 35/7,5	66 мм
Глубина на NS 35/15	73,5 мм
Длина болта	31,5 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические характеристики

Механические данные
Открытая боковая стенка	Нет

Экологические условия и условия эксплуатации

Вибрации/ широкополосные шумы
Спецификации по испытанию	МЭК 61373:2010-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	30,6 м/с²
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	МЭК 61373:2010-05
Форма удара	Полусинусоида
Ускорение	300 м/c²
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1
	NF F61-017

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1056837
Упаковочная единица	25 Количество
Минимальное количество, предусмотренное условиями заказа	25 Количество
Ключ изделия	BE4211
GTIN	4055626697840
Вес/шт. (с упаковкой)	55,598 g
Вес/шт. (без упаковки)	52,861 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования C
	1000 В	150 A	14 - 1/0

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
