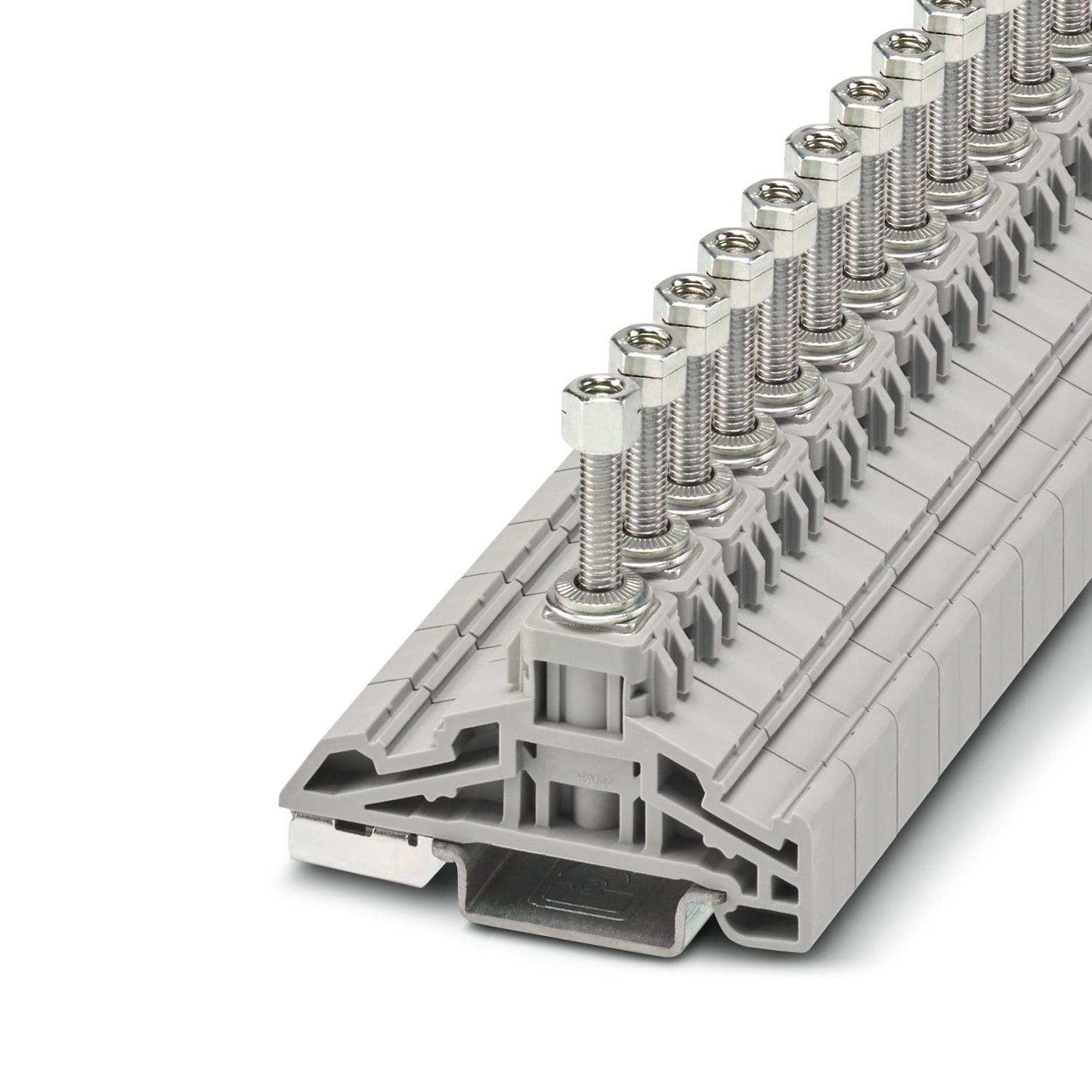

HV M5/1 NFF - Сильноточные клеммы - 1056835

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Болтовые клеммы
Серия изделий	HV
Количество точек подключения	1
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	2,43 Вт

Характеристики клемм

Количество точек подключения на ярус	1
Номинальное сечение	16 мм²
Резьба винтов	M5
Момент затяжки	3,6 Нм
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток	76 A
Максимальный ток нагрузки	76 A
Номинальное напряжение	1000 В
Номинальное сечение	16 мм²
Подключение согласно стандарту	NF F61-017
Суммарный ток, максимальный	57 A
Номинальное напряжение	1000 В
Номинальное сечение	10 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,5 мм² ... 16 мм²
Сечение AWG	20 ... 6 (пересчитано согласно МЭК)
Наружный диаметр	5,3 мм
Ширина	11 мм
Длина болта	22,5 мм
Диаметр болта	5 мм
Резьба винтов	M5
Момент затяжки	3,60 Нм
Подключение согласно стандарту	DIN 46235:1983-07
Сечение	6 мм² ... 10 мм²
Сечение AWG	10 ... 8 (пересчитано согласно МЭК)
Наружный диаметр	5,3 мм
Ширина	9 мм
Длина болта	22,5 мм
Диаметр болта	5 мм
Резьба винтов	M5
Момент затяжки	3,60 Нм
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	1 мм² ... 6 мм²
Сечение AWG	20 ... 10 (пересчитано согласно МЭК)
Наружный диаметр	5,3 мм
Ширина	8,9 мм
Длина болта	22,5 мм
Диаметр болта	5 мм
Резьба винтов	M5
Момент затяжки	3,60 Нм
Подключение согласно стандарту	NF F00-363:1995-12-01
Сечение	... 10 мм²
Дополнительный текст	Длина снятия изоляции зависит от данных, предоставленных производителем кабельных наконечников.
Сечение AWG	... 8 (пересчитано согласно МЭК)
Длина болта	22,5 мм
Диаметр болта	5 мм
Резьба винтов	M5
Момент затяжки	3,60 Нм
Подключение согласно стандарту	NF F00-363
Сечение	0,5 мм² ... 10 мм²
Дополнительный текст	Список активации по запросу
Сечение AWG	(пересчитано согласно МЭК)

Размеры

Ширина	13 мм
Высота	64 мм
Глубина	56,1 мм
Глубина на NS 35/7,5	56,1 мм
Глубина на NS 35/15	63,6 мм
Длина болта	22,5 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Нет

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	16 мм²/2,9 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	МЭК 61373:2010-05
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1
	NF F61-017

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1056835
Упаковочная единица	25 Количество
Минимальное количество, предусмотренное условиями заказа	25 Количество
Ключ изделия	BE4211
GTIN	4055626697833
Вес/шт. (с упаковкой)	26,22 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	76 A	24 - 4
Группа использования C
	600 В	76 A	24 - 4

Environmental product compliance

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
